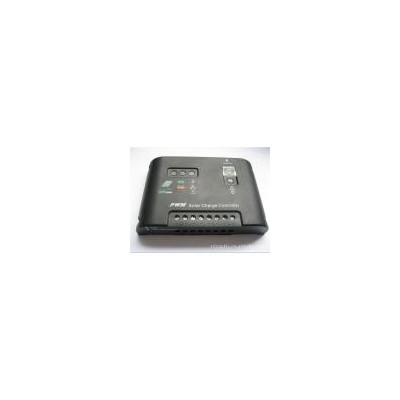

太阳能控制器

一、产品简介
  本控制器专为太阳能LED路灯系统设计，内部集成高精度LED恒流驱动芯片，可直接驱动LED路灯，体积小，易于安装，使用极其方便。本产品将太阳能控制器和LED恒流源集成一体，采用高功率密度设计，***大可驱动120W的LED路灯，***高效率可达94%，控制精度优于5%。本控制器采用智能数字式电流调节技术，通过按键即可调节电流大小，取消了使用电位器调整电流值，避免了因电位器震动偏位、温漂而出现的误差，提高了准确性和可靠性。支持多时段和LED调光控制，使负载控制更加灵活。同时具有独特的短路和防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高准确控制，并采用了智能高效的PWM模糊充电方式对蓄电池进行充电，采用7段式电压控制，保证蓄电池工作在***佳状态，大大延长了蓄电池的使用寿命。

二、产品特点
1. 使用微处理器和专用控制算法，实现了智能控制。
2. 四种负载工作模式：纯光控、光控+定时、手动、调试模式。
3. 内置高精度升压型恒流源，可直接驱动LED灯，而且电流可调，方便不同灯具使用，并且可能实现多级调光。
4. 科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和
   浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加精确。
5. 参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系
   统工作更可靠。
6. 充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电效
   率大幅提高，用电时间大大增加。
7. LED直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的
   参数设置，用户可以根据不同使用环境设置相应的工作模式。
8. 具有过充、过放保护，太阳能电池板反接保护以及TVS防雷保护，无跳线设计，可提高系统的可靠性、耐用性。
9. 所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。同时使用晶振定时控制，使定时控
   制更加精确。
10.使用了数字LED显示及设置，采用数字式电流调节，一键式操作即可完成所有设置，使用方便直观。

1.  三、工作模式设置表

显示	模式	显示	模式	显示	模式
0	纯光控1：全功率光控开光控关	7	时控4h+半功率4h	4．	时控5h+半功率10h
1	纯光控2：全功率5h转半功率光控关	8	时控4h+半功率6h	5．	时控6h+半功率4h
2	时控全功率4h	9	时控4h+半功率8h	6．	时控6h+半功率6h
3	时控全功率6h	0．	时控4h+半功率11h	7．	时控6h+半功率9h
4	时控全功率8h	1．	时控5h+半功率3h	8．	手动模式
5	双时段:时控5h+关6h+半功率光控关	2．	时控5h+半功率5h	9．	调试模式
6	时控4h+半功率2h	3．	时控5h+半功率7h

四、电流参数设置表
 数码管显示的值即为LED灯并联数目，电流值=0.31*并联数目（A）

显示	1	2	3	4	5	6	7	8	9	0﹒
电流	0.31A	0.62A	0.93A	1.24A	1.55A	1.86A	2.17A	2.48A	2.79A	3.1A
