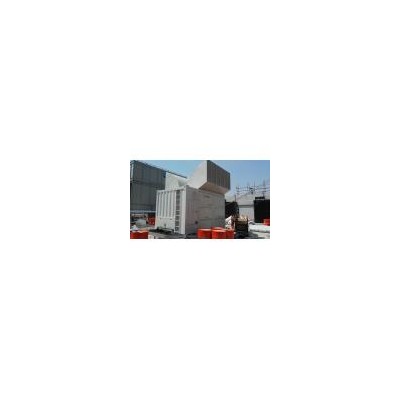

![[新品] 高压负载箱](https://www.zgnyw.net/file/upload/2022/1205/149/140004421.jpg.thumb.jpg)
![[新品] 高压阻性负载箱](https://www.zgnyw.net/file/upload/2022/1205/144/140002951.jpg.thumb.jpg)
智能交流负载柜及其配件的功能、性能、使用方法、结构、安装和试验等方面的技术标准，可满足对发电机组进行负荷测试的需要。
系统由测控和负载两大部分构成，主要包括干式交流负载柜、数据采集系统、自动加减载控制系统、散热装置、辅助控制及PC机软件等部分。
额定电压/频率 | 交流三相四线400V/50Hz |
负载功率 | 阻性负载：510kW |
负载分档 | 阻性负载：分11档，1、2、2、5、10、20、20、50、100、100、200kW |
功率因数 | 1 |
负载精度（每档） | ±5% |
负载精度（整机） | ±3% |
显示精度 | 0.5级 |
控制电源 | 外接交流三相四线380V/50Hz |
接线方式 | 负载电源输入——铜排（星型接法） |
控制电源输入——航空插头 | |
通讯接口 | RS485、RS232 |
绝缘等级 | F级 |
工作方式 | 连续工作 |
冷却方式 | 强制风冷，侧进风，上出风 |
运输 | 吊装，机箱顶部有承重吊环，底部带脚轮 |
机箱颜色 | 灰色（RAL7035） |
机箱尺寸 | 约1540 mm×1250mm×1680mm（长×宽×高） |
重量 | 约800kg |
工作环境参数 | |
工作温度 | -10℃～+50℃ |
相对湿度 | ≤95% |
海拔高度 | ≤2500米 |
大气压力 | 86～106kPa |
主要元器件品牌 | |
接触器 | 正泰 |
熔断器 | 茗熔 |
PLC | 西门子 |
