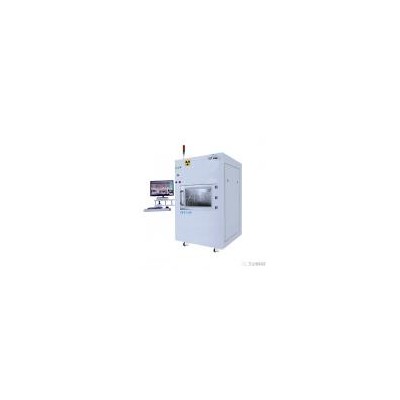

锂电池正负极检测Xray(MFX100)

一、设备简介：

1．设备应用

    该设备主要应用于圆柱锂电池，软包锂电池，钮扣电池，动力叠片电池制作过程中X光手动检测作业的离线检测。

2．设备功能原理

离线X-ray手动检测仪用于电池的自动检测。基于图像检测技术系统之上开发的手动光学检测筛选仪器，利用X光透视转换成可见光图像，

用高速工业相机快速摄取工件的影像信息，输入PC上位机，高清成像、自动测定电池的正负极间的对齐度，区分合格品和不合格品)。

3 总体结构：

整机尺寸（长*宽*高）：1960 ＊1150 ＊1660mm

（高度尺寸不含三色灯，设备可拆卸）

2.1与前道工序对接(或者投料)，二维码扫码。

二、X-RAY动作说明

1.打开防护门，把电池放入托盘。

2.关上防护门，开启X-RAY射线。

3.马达旋转至检测工位。（可检测四个角）

4.XY轴移动平台补偿检测工位角度。

5.检测完成后结果显示在显示器上。

6.重复1~5步检测下一个电池。

2.1 防呆设计的要求

1.各机构动作都有互锁防护，避免自动/手动时撞机；

2.2 安全方面

1.  设备检修门、窗打开时 X-RAY 自动关闭；

2.  连续 10 分钟（时间可由用户设定）无操作时自动关闭 X-RAY；

3.  使用辐射指示标志，采用状态指示灯显示 X-RAY 工作状态；

4.  X 射线泄漏量≤1.0  μSV/h（采用制造商提供的辐射测试仪）；

5. 电源主断路器具有漏电保护功能；

6．内部的同步带轮/齿轮/坦克链等需具有局部防护罩，防止伤害调机人员

7. 设备符合中华人民共和国有关机电设备的安全标准

8. 发货前具有射线安全检测报告；

三、检测：

1  检查方法：离线检查和判定电池头阴极和阳极的对齐度。

2  能检测电池对角的正极和负极的对齐度，输出检测数据并统计***大值、***小值，根据买方提供的标准判别OK与NG。

3  运行方式：离线测量，按规定的标准自动判断良品和不良品。

4  检查项目及位置

5.检测结果具有稳定性、正确性、一致性。

6.操作简单，新产品的检测标准设置只需要2-5分钟。

7.手动检测、自动判别。

8.能存储各种型号产品检测工艺参数，日后使用只需要调出即可。

9.机器报警:感应器超限时报警并提示。

10.重复测定精度:≤±60um(标准件)。

11.安全辐射：小于1μSV/hr。

12.设备总功率：约1500W

四、设备技术参数：

4.1  可根据需要选择将NG电芯图片和数值保存到一起，以便看到图片就能知道对应数值。

4.2  软件测试效果图：

五、设备一般配置和标准：

5.1  设备外观颜色：暖色

5.2  设备符合中华人民共和国有关机电设备的安全标准。

5.3  配置电源： AC220V 15A

5.4  环境温度：18-30 ℃

5.5  相对湿度：≤70%

5.6  整机总重: 约2T

六、主要元器件配置清单：

七、随机附件
