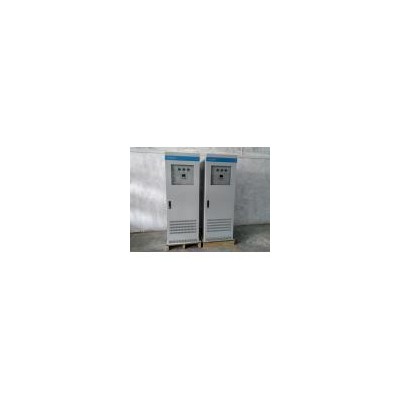

[新品] UPS不间断电源(30KW\DC216V/AC380V)

   UPS电源工作方式

   1. 在线式带电池型工作方式

<1>当电网市电正常时,交流市电先经过输入隔离变压器,再整流、滤波后,一路经过智能充电器对电池进行充电,另一路经逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;
<2>当电网市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间为0,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电供电方式;
<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路隔离变压器或旁路稳压器后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

    2. 在线式不带电池型

    不带电池型,UPS电源的直流电一般与直流屏共用电池组或取自于其他可以提供相应直流电源的设备
<1>当电网市电正常时,交流市电先经过输入隔离变压器,再整流、滤波后,经逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;

<2>当电网市电异常或断电时,UPS电源立即转换成,由直流屏或其他设备提供的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间为0,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电供电方式;

<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路隔离变压器或旁路稳压器后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

    选配单元部份:手动维修旁路;手动维修旁路一般在设备需要检修或维护时使用,当需要检修或维护时,由专业操作人员按顺序切断UPS电源内部供电,转为市电直接供电,此时UPS电源是关机状态,操作人员可以对UPS电源进行维护和检修;(非专业人员,不可以随意使用手动维修旁路开关,否则会导制设备的严重损坏)

      另外:旁路隔离变压器,旁路稳压器,馈线柜也是可选项单元;用户应根据实际情况选用***适合的配置机型;

UPS电源技术参数
