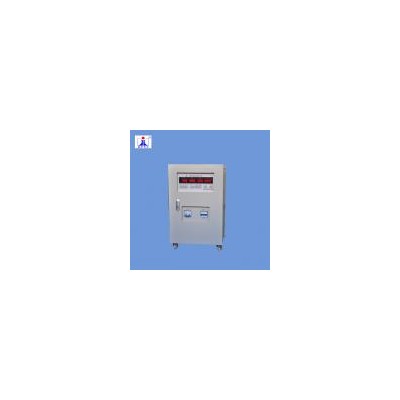

JL11010单相变频电源技术参数：
型号 | JL11010 |
容量 | 10KVA |
制作方式 | IGBT/SPWM正弦波脉宽调制方式 |
输入电压 | 单相 AC220V±10％， |
输入频率 | 50Hz/60Hz±5Hz |
输出电压 | 单相:低档1.0～150.0V，高档150.1～300.0V |
输出波形 | 正弦波 |
输出快捷电压 | 110V、220V及+10%、-10%点， |
输出频率 | 定频：50Hz、60Hz 调频 45.0～400.0Hz， |
频率稳定度 | ≤0.1％ |
电压稳定度 | ≤1％ |
波形失真度 | ≤2％（阻性负载） |
源电压效应 | ≤1％ |
负载效应 | ≤1％ |
效率 | ≥85％ |
波峰系数 | 1.41±0.10 |
频率显示 | 四位LED，分辨力0.1Hz |
电压显示 | 四位LED，分辨力0.1V |
电流显示 | 四位LED，分辨力0.1A/0.001A |
功率显示 | 四位LED，分辨力0.01kW/0.001kW |
功率因数显示 | 三位LED，分辨力0.01 |
预置功能 | 输出电压、输出频率、输出电压上、下浮动百分比预置； |
快捷功能 | 常用电压、频率转换，输出电压上下浮动选择； |
保护 | 过载、过流、过热（85℃±5℃）、短路等保护 |
功能 | 保护装置动作后发出报警信号，显示故障代码； |
过载能力 | 1.0Ie＜ I输出≤1.1Ie，延时15s 1.1Ie≤I输出≤1.2Ie，延时5s |
外壳防护等级 | IP20 |
工作环境 | 温度：-10℃～40℃ 湿度:10%～90% （25℃，无凝露）、 海波高度≤2000m |
外形尺寸（W*H*D)）㎜ | 430*630*520 |
重量 | 约120KG |
概述
2.1 产品特点
l 高频SPWM硬件调整技术，反应速度快，输出稳定；
l 大功率MOS/IGBT驱动，运行可靠，过载能力强；
l 适用于阻性、感性、整流性等各种负载；
l 具有过热、过流、短路等异常状况保护功能；
l 具有参数记忆功能、快捷键操作方式，使用简单方便；
l 电源电压在线可调，输出频率可任选；
l 采用高亮LED显示，清晰醒目，可视角度大，方便生产线使用；
l 具有RS232通讯接口，波特率可达9600。
2.2 主要用途及适用范围
l 专业实验室（EMI/EMC/安规）；
l 制造厂（品质保证/寿命测试）；
l 外销产品测试，模拟各国电网；
l 产品研发测试。
2.3 型号的组成及代表意义
X X X X X X X ( X )
改进型号：一位字母
产品区分号：三位数字
输入输出代号：二位数字
企业标志：二位字母
2.3.1 企业标志
由二位字母JL组成。
2.3.2 输入输出代号
由二位数字组成。
a）11表示单相输入单相输出；
b）31表示三相输入单相输出；
c）33表示三相输入三相输出。
2.3.3 产品区分号
由三位数字组成，表示变频电源的输出容量（kVA）,其中000代表500VA电源。
2.3.4 改进型号
由一位字母组成，表示产品的改进型号。
2.4 工作环境条件
l 工作温度：0～40℃
l 相对湿度：10％～90％RH
2.5 产品特征与工作原理
l 采样硬件波形合成和PID控制，输出波形稳定，反应速度快；
l 采用硬件和软件结合的功率器件保护方式，保护迅速可靠；
l 工作原理框图如下：
输入 |
| 整流 |
| 滤波 |
| 功率逆变 |
|
|
|
|
|
|
|
|
|
|
| SPWM 合成 |
| 变压及滤波 |
|
|
|
|
|
|
|
波形合成 |
| PID控制 |
| 测量反馈 |
|
|
|
|
|
|
|
|
|
主板控制 |
| 电压控制 |
| 有效值 |
| 输出 |
图1 工作原理框图
3 技术特性
3.1 技术指标
表1 通用技术指标
产品型号 | JL-X1XXX程控变频电源 |
输入电源 | 单相/三相四线220V/380V±10％，50Hz±5Hz |
输出电压范围 | 单相:低档1.0～150.0V，高档150.1～300.0V，分辨力0.1V |
输出电压允差 | 110V、220V及其±10%点，±1%， 其余点为±1.5%； |
输出频率 | 45～400Hz，分辨力0.1Hz；定频输出：50Hz、60Hz、400Hz |
频率稳定度 | ≤0.01％ |
电压稳定度 | ≤1％ |
失真度 | ≤2％（阻性负载） |
波峰系数 | 1.41±0.10 |
源电压效应 | ≤1％ |
负载效应 | ≤1％ |
效率 | ≥80％（3kVA及以下容量为≥70%） |
频率显示 | 四位LED，分辨力0.1Hz |
电压显示 | 四位LED，分辨力0.1V |
电流显示 | 四位LED，分辨力0.001A/0.1A |
功率显示 | 四位LED，分辨力0.01W/0.001kW |
功率因数显示 | 三位LED，分辨力0.01 |
预置功能 | 输出电压、输出频率、输出电压上、下浮动百分比预置； |
快捷功能 | 常用电压、频率转换，输出电压上下浮动选择； |
报警功能 | 保护装置动作后发出报警（声光）信号，显示故障代码； |
过载能力 | 15s、5s过载保护； |
过热保护 | 功率器件温度大于85℃±5℃ |
外部通信接口（选配） | RS-232C |
外壳防护等级 | IP2X |
机箱结构 | 台式（500VA、1kVA）、柜式（带脚轮） |
工作环境 | 温度：0℃～+40℃；相对湿度：20%～90% （40℃） |
表2 单入单出产品规格
型号 | JL-11000 | JL-11001 | JL-11003 | JL-11005 | JL-11010 | JL-11015 | |
容量 （kVA） | 0.5 | 1 | 3 | 5 | 10 | 15 | |
***大负载电流（A） | 高档 | 2.3 | 4.6 | 13.7 | 22.8 | 46 | 68 |
低档 | 4.6 | 9.2 | 27.4 | 45.6 | 92 | 136 | |
表3 三入单出产品规格
型号 | JL-31020 | JL-31030 | JL-31045 | JL-31075 | JL-31100 | JL-31150 | |
容量 （kVA） | 20 | 30 | 45 | 75 | 100 | 150 | |
***大负载电流（A） | 高档 | 92 | 137 | 205 | 341 | 450 | 680 |
低档 | 184 | 274 | 410 | 682 | 900 | 1360 | |
表4 过载保护特性
电源规格 | 过载保护条件 |
（0.5～5）kVA | 连续运行条件： P输出≤1.0P额定/I输出≤1.0I额定 |
15秒内关断输出：1.0P额定＜P输出≤1.2P额定/1.0I额定＜I输出≤1.2I额定 | |
5秒内关断输出： 1.2P额定＜P输出≤2.0P额定/1.2I额定＜I输出≤2.0I额定 | |
立即关断输出： 2.0I额定＜I输出 | |
10kVA以上 | 连续运行条件： P输出≤1.0P额定/I输出≤1.0I额定 |
15秒内关断输出：1.0P额定＜P输出≤1.1P额定/1.0I额定＜I输出≤1.1I额定 | |
5秒内关断输出： 10kVA～20kVA： 1.1P额定＜P输出≤1.5P额定/1.1I额定＜I输出≤1.5I额定 30kVA及以上： 1.1P额定＜P输出≤1.2P额定/1.1I额定＜I输出≤1.2I额定 | |
立即关断输出： 1.5I额定＜I输出（10kVA～20kVA） 1.2I额定＜I输出（≥30kVA） |
