型号 | JL331000AT-0.65KV | |
输出容量 | 1000KVA | |
输入电压 | 三相三线400V±10％， | |
输入频率 | 50Hz/60Hz±5Hz | |
交 流 输 出 | 相数 | 三相四线+地线 |
电压 | 线电压：0.0V-650V | |
频率 | 调频：45HZ-200HZ 定频：50HZ、60HZ、150HZ、200HZ | |
波形 | 标准正弦波 | |
频率稳定度 | ≤±0.1％ | |
电压稳定度 | ≤±0.5％ FS | |
总谐波含量 | ≤2％（80% 阻性负载）（THD） | |
三相线电压偏差 | ≤±1％ FS（平衡负载时） | |
效率 | ≥85％ | |
保护 | 过载、过流、过热、短路等保护 | |
绝缘电阻 | 输入对外壳及输出：≥20M（DC1000V） 输出对外壳：≥20M（DC500V） | |
抗电强度 | 输入对外壳及输出：AC1500V/min,漏电流＜20mA； 输出对外壳：AC1500V/min,漏电流＜20mA； | |
外壳防护等级 | IP20 | |
使用环境 | 温度：-10℃～45℃ 湿度:10%～95% （25℃，） 、海拔高度≤2000m | |
外形尺寸（mm） | 3000（宽）×2000(高)×1400(深)仅做参考以实际外形为准 | |
备注 | 1、输入加滤波器，防止对同源仪器的电网干扰 2、做好电源的内部绝缘，耐压和绝缘满足要求 3、电源控制可以选择本机控制或外部控制 4、外控说明 4.1频率45-200Hz;50Hz、60Hz、150Hz、200Hz可以外部接点控制 4.2频率45-200Hz;可以外用DC 0-10V调节 4.3电压0-650V调节，可以用DC 0-10V调节 4.4如果电源故障，引出接点指示 4.5控制信号 端子排固定在前门上，做好定义说明 4.6引出输入空开（2000A/630A）的分闸合闸信号； 引出输出（采用三个接触器）接触器三种输出模式（三相输出、AC输出、断开）信号；分别引出三个接触器常开 常闭 线圈（220V）信号及接口。分别引出三相输出的电压 电流信号 （星接方式） 4.7使用场合车载且湿度比较大，做好三防处理（防潮湿、防振动、防霉菌、防凝露等） 5、输入电源分为两路，第1路为额定输入（选用2000A断路器），安装在电源正面，输入入铜排连接进线；第2路为630A空气开关，安装在电源正面。
| |

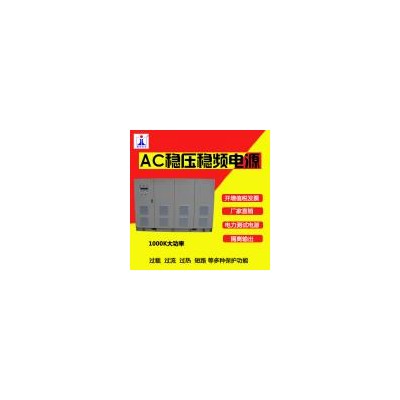

JL331000AT-0.65KV（1000K变频电源技术参数）
