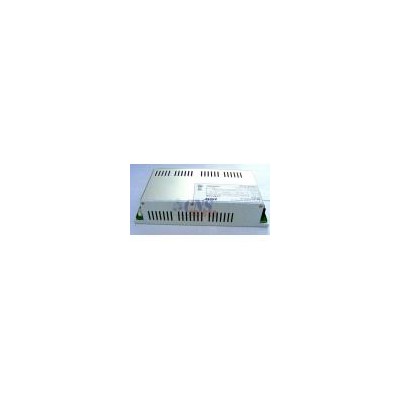

| 品牌 | 中旭源 | 型号 | CNS-AC25024-3B | 类型 | AC/DC电源 |
| 调制方式 | 脉冲宽度调制(PWM)式 | 晶体管连接方式 | 半桥式 | 输入电压 | 220（V） |
| 输出功率 | 250（W） | 输出电压 | 24（V） | 工作效率 | 92（%） |
| 输出纹波噪音 | 50 | 输出电压精度 | 5%（%） | 电压调整率 | 5%（%） |
| 负载调整率 | 1%（%） | 产品认证 | ce | 输出电流 | 10（A） |
| 工作频率 | 47（HZ） | 工作温度 | 45（℃） | 外形尺寸 | 225mm*110*50mm |
| 物料编号 | cns201710100001 | 订货号 | cns201710100001 | ***小包装数 | 10 |
CNS-AC25024-3B 型号命名规则：
CNS：中旭源科技
A： AC交流输入
C： Customize 客户定制
250: 额定功率250W
24：24V主输出
3: 共3路输出
B: 带后备电池支持
一、环境条件
1、工作温度：-25℃~+55℃
2、贮存温度：-40℃~+85℃
3、相对湿度：10%~90%
4、海拔高度：<5000m
5、大气压力：70~106KPa
6、冷却方式：自然冷却
二、输入条件
交流输入端：
1、输入额定电压：220VAC
2、输入电压范围：100V~240VAC
3、输入额定频率：50Hz
4、输入频率范围：47Hz~63Hz
5、输入电流： 4A~2A
电池输入端：
1、输入额定电压：DC12V
2、输入电压范围：10V~16V
3、输入电流： 30Amax
三、输出特性
1、额定功率： 250W
2、效率： ≥90%
3、输出电压: +24V +12V +5V
4、输出电流： +24V: 10A +12V:8A +5V:2A
注意：+24V与+12V的总功率不能高于240W,即当+12V在额定8A的负载下时，+24V***大负载能力为6A；当+12V输出空载时，+24V输出***大负载能力为10A。
5、电压范围： +24V：22.8～25.2V +12V: 11.75～12.25 +5V: 4.75～5.25
6、电压调整率：+24V≤±5% ， +12V≤±5%, +5V≤±5%
7、输出纹波： +24V≤200mV ，+12V≤120mV, +5V≤80mV
四、充电特性
1、充电电压： 13.4-13.8V
2、充电电流： 0～1A
五、放电特性：
1、***大放电电流：30A
2、放电终止电压：10.5±0.3V(可根据客户要求调整)
