[新品] 锂电池陶瓷隔膜分切机

       HFQD-1000CB锂电池陶瓷隔膜

专用分切机

     技术要求

             该机器符合欧盟认证安全质量标准(已获得CE)

一.整机性能特点：整机采用PLC主控制,五交流矢量变频器控制恒张力。特别针对微张力薄膜采用自主研发（国内首创，市场销售3年）的全动力传动装置，以消除机械阻力造成张力的失真，确保在线分切和收卷产品的稳定性。

1.整机100mm厚铸铁机身，滑差轴悬臂式收卷。

2.无轴夹紧式放卷架，电动自动上料。

3.等压式压辊，五电机控制（主电机、收卷，放卷，西门子变频电机）。

4.台湾三英寸气胀式滑差收卷轴，收、放卷自动张力。

5.气动压辊式牵引，同步皮带传动。

二.技术参数：

1.适用材料：      锂电池陶瓷隔膜、复合膜等材料等。

2.放卷***大直径：  800mm

3.收卷***大直径：  Ф400mm(根据客户需要订制）

4.机械速度：      ≥100米/分钟(根据客户需要订制）

5.***大放卷宽度：  950mm

6.分切***小宽度：  50mm

7.分切原材料厚度：膜≤10um—75um；电池隔膜(常用厚度7/9/16/20um）

8.收卷纸管芯内径：3英寸

9.放卷纸管芯内径: 3&6英寸

10.纠偏方式：     德国BST跟边及跟线，液晶显示。精度±0.1

11.纠偏行程：     电脑控制,±50mm

12.报警方式：     声光报警器。

13. 定长检测报警:德国电眼定位检测，当薄膜印刷时的定位点经过电眼时，长度超出所设定的偏差范围机器发出超差报警，精度±1 mm，一般用户设定在±3 mm内。

功能：机器启动、急停、气压欠压、放卷小直径极限、收卷大直径极限、定长停机、变频器故障。

三.机械主要配置：

1.主控驱动部分：

(1)整机采用PLC主控，五电机差速运行系统。

(2)西门子彩色触模式人机操作界面。

(3)采用日本安川交流矢量变频器作为主机与收放卷动力及所有导辊的调速。

2.放卷部分：

(1)采用单工位放卷。

(2)无轴式电动丝杆及气缸顶紧。

(3)小卷径报警/停机功能

(4)纠偏及光电眼：德国BST纠偏, 用于边缘及印刷线控制，具有断线续传功能。

(5)张力控制：由变频器控制电机主动放卷，恒张力及锥度张力控制。

(6)配放卷接料平台。

4.排废装置：

配备一套闭环张力收边系统，该系统可有效释放连续的边料，便于边料回收压实造粒。同时可以有效解决由于高速微张力而造成的边料难以切断问题。

5.分切装置：

 （1）剪切圆刀：美国MAXCESS电池隔膜专用II级刀;底刀之间垫精密隔套于光轴上。

（2）采用国际先进的电脑自动调刀系统（选配）。

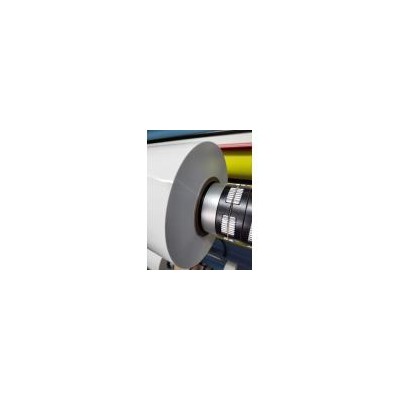

6.收卷装置：

（1）两个交流矢量变频电机, 通过齿形带驱动收卷,分A,B上下布置两轴,用台湾滑差式收卷轴, 每根承重不超过200KG。

(2)卸卷方向:从左往右推出式卸料架，配有辅助卸料架。

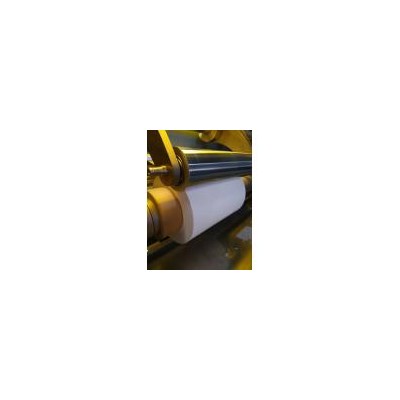

(3)收卷压辊:（该机配有两种压辊）。

 3.1一种是保压式长压辊。

 3.2另一种是独立卷短压辊，根据客户的要求确定长度（6套）。

(4) 张力控制：通过日本三菱PLC运算影响张力的参数，控制滑差收卷轴的气压，调整收卷张力的大小，张力曲线可调。

(5) 配收卷轴纸芯线型激光定位（5套），可根据切刀位置快速纸芯定位。

7.导辊及气动元件：

(1)硬质的铝合金辊，均包有德国防滑胶带或丁晴胶。所有导辊均为主动辊，可消除导辊阻力对张力的影响。

(2)分切后装配有源除静电装置，残余电荷不超过500V。

(3)进口品牌气动元件。

9.保护装置：

该机器符合欧盟CE认证安全质量标准。整机危险部位贴有黄色警告标志，气压欠压报警停机。

10. 随机配件.[需附清单],及调整工具和电器使用说明书3份等。

11.整机保修1年。
