| 品牌： | 国产 |
| 型号： | hdhl-011201 |
| 太阳能板功率： | 250 Wp |
| 蓄电池容量： | 200 Ah |
| 系统输出功率： | 200000 W |
| 系统输出电压： | 380 V |
| 产品认证： | ce |
| 主要用途： | 发电 |
产品包括:光伏电池板、控制器和光伏水泵各一套
一、太阳能水泵系统概述
系统组成:
系统由太阳能电池板、光伏水泵和光伏水泵控制器三部份组成。利用太阳能发电将水从地表深处提至地面供人畜饮用或农田灌溉。尤其是在缺电缺水的边远地区，太阳能水泵无疑是***具吸引力的供水手段，利用随处可取，取之不尽的太阳能，实现经济可靠的供水。系统原理图如下：
系统原理:

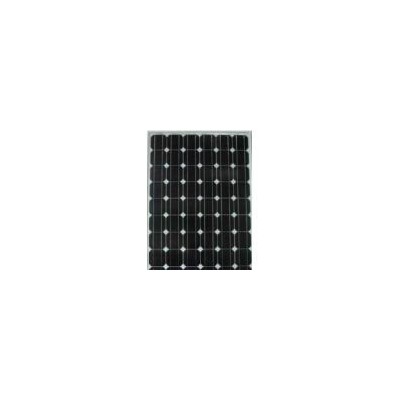

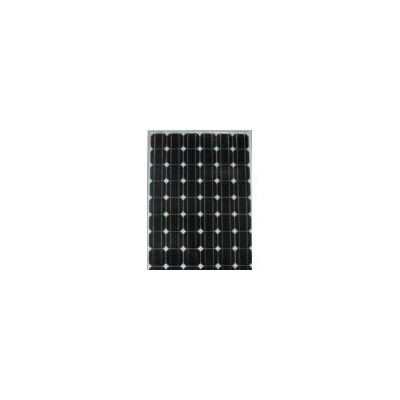

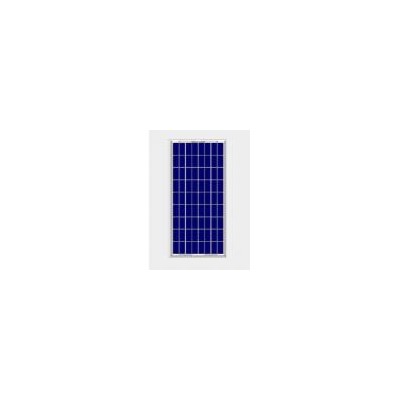

1． 太阳电池发电组件由一块或多块太阳电池板串并联而成，吸收日照辐射能量，将其转化为电能，为整个系统提供动力电源。
2． 光伏水泵控制器对系统的运行实施控制和调节，通过太阳电池阵列发出的直流电进行驱动光伏水泵，进行抽水作业。并根据日照强度的变化实时地调节输出频率，实现***大功率点跟踪，***大限度地利用太阳能。
二、产品特点
1． 太阳能水泵系统全自动运行，无须人工值守；系统即发即用，发出的电直接驱动水泵工作，无需储电装置；采用永磁、直流无刷、无传感电机，相比传统电机，整体效率提升25%，同时大幅降低系统的建设和维护成本；
2． 太阳能水泵控制器根据日照强度的变化调节水泵转速，使输出功率接近太阳电池阵列的***大功率；当日照很充足时，保证水泵的转速不超过额定转速；当日照不足时，根据设定***低运行频率是否满足，否则自动停止运行；
3． 系统设备采用定转子双塑封工艺，电机绝缘度≥300MΩ，大大提升电机安全性和可靠性；采用水润滑轴承，相对传统的油滑轴承，具有安装简便，环保等优点（对水源无污染）；
4． 系统安装方便，可用在***小口径4英寸（10厘米）水井或各种湖、塘、河渠等水源中取水。
三、产品参数介绍
扬程/日水量表：
扬程（m） | 10 | 12 | 20 |
日流量（m3） | 120 | 96 | 72 |
产品参数：
控制器参数 | 光伏水泵 | ||
工作电压 | 290V | 工作电压 | 290V |
额定功率 | 2800W | 功率 | 2KW |
电压范围 | 280-310V | 泵体直径 | 100mm |
***大输入电压 | 380V | 出水口径 | 50mm |
电大工作电流 | 8A | 泵体长度 | 1012mm |
体积尺寸 | 288×174×109mm | 防护等级 | IP68 |
防护等级 | IP52 |
|
|
四、接线示意图
控制器与电池板、光伏水泵等辅件接线示意图：
1． 光伏水泵U、V、W三相线与控制器上相位对应相接；
2． 电池板串/并连后，正负极对应相接；
3． 本系统可接蓄电池做备用电源，如有需要；
4． 水箱水位传感探测器（可选配件），侦测水箱水位，水满自动停机，反之自动开机。
5． 水井低水位探测器（可选配件），防止因水井水位下降过快，防止水泵过热烧毁。分上中下三位探测。
四、系统产品一览
1．光伏电池板一套
2．控制器一台
3．光伏水泵一台
4．说明书、保修卡一份
可选配件（另收费）
1． 水井水位探测器
2． 水箱水位探测器
