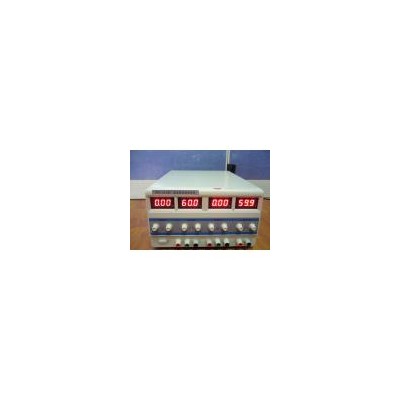

双路直流稳压电源(WYJ-5A64V)

产品介绍:

WYJ系列直流稳压电源是稳压与稳流自动转换的高精度直流稳压电源,直流输出电压分档连续可调,稳定可靠,具有限流保护功能,结构简单、维修方便、电源的稳定性和纹波系数良好、低噪声、体积小、可靠性好，能长期连续工作，可广泛应用用于工业生产，大专院校实验室、研究所、邮电通讯和自动化设备上使用。本系列有单路、双路、多路独立输出等规格，同规格WYJ电源可串联、并联方式同时使用。

结构特点：

   电压调节为十圈式的多圈电位器，电流调节同实际使用时，本电源可作为稳压稳流电源使用，当电源进入稳流状态，输出电流可油电位器任意设定，平时调到***大值时，负载因故变小即自动进入稳流状态，甚至短路也在稳流状态，负载恢复正常时自动回到稳压状态，本电源使用了大功率IGBT作为线性调整元件，使电源稳定性更一步提高。

电路原理：

WJY直流稳压电源油可控硅交流初级极跟踪，次级六相双星全波整流，滤波，大功率模块线性稳压及辅助电源，比较放大器与悬浮式串联调整电路，过流保护等部分组成，

1、 可控硅预稳调节电路，为降低调整管的功耗和提高电源效率，采用三相交流初级调压，SCR的导通受调整管压降所控制，当因某种因素调整管压降大于设定值时，由运算放大器组成的PI调节器降低输出电压，与同步锯齿波电压比较，自动滞后触发角，恢复正常压降，反之亦然。

2、 过流保护电路：由运放组成的直流放大器放大分流器信号电压，送比较器比较，当超过预定值时，比较器输出关闭，过电压保护原理基本相似。

应用场合

     使用于电子仪器设备，直流电机测试台，电器维修实验台，实验室，大专院校等

技术性能指标 :
