8串24V电动自行车|AGV机器人锂电池保护板(8串24V保护板)

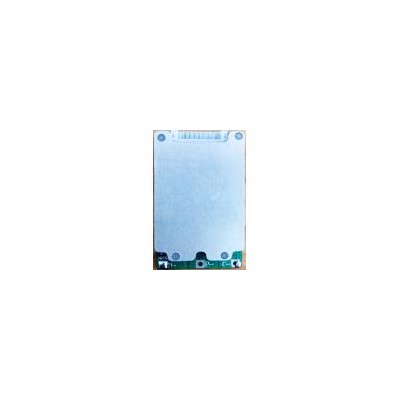

一、产品概述：（8串24V聚合物动力锂电池保护板-带均衡分口，持续放电15A）

     HK8S15A-JHFK是深圳市华凯微科技设计开发的一款动力锂电池保护板，主要应用7串电动自行车的电池包,可适用不同化学性质的锂电芯，如锂离子、锂聚合物、铁锂等。

    保护板具有过充电保护功能，过放电保护功能，过电流保护功能，短路保护功能，温度保护功能，充电电量平衡管理功能。

     锂电池分类为聚合物（锰酸锂、三元锂、钴酸锂）单颗额定电压为3.6V,铁锂单颗额定电压为3.2V，请大家订购是说明参数可按要求满足。

二.产品特点：

 2.1：采用保护集成电路IC日本精工硬件设计方案。

 2.2：带负载能力强，持续放电电流15A，采用高耐压、低导通内阻的功率MOSFET，保护板带有散热片，散热效果良好。

 2.3：IC自带电量平衡功能，平衡电路简单可靠，平衡电流可通过外部调节。

 2.4：具有典型的电压侦测方式的过充电保护，过放电保护。硬件的过流短路保护，短路保护性能稳定可靠，长时间负载短路不会对保护板和电芯产生影响，有效保护电池组因外部负载

      短路时，保护板上MOS损坏后内阻变大，继续放电时MOS因内阻过大而起燃烧。

 2.5：充放电过程中相应的温度保护。

 2.6：支持75V,8A以内的任何充电器充电，当电压充到过充保护电压时，保护板会自动切断充电电流，确保用户使用高电压充电器充电时的安全性。

 2.7：温漂极小，精度为1%高功率2725封装检测电阻。

 2.8：极低的耗电，整机消耗电流小于45uA。

 2.9：PCBA板面采用高抗腐蚀性，高耐渗水性，高阻抗ESD的三防漆刷涂。

三、电气详细参数：

工作电压:21.6～33.6V

静态电流:30～50uA

工作温度:-20～＋70℃

工作相对湿度:90%（MAX)

存储温度:-40～+85℃

工作海拔高度:4000M(MAX)

充电电压:42V

PCB尺寸:66×38×1.6mm

持续放电电流:16A(可按客户需求）

瞬间放电电流:40A(可按客户需求）

充电电压:33.6V

充电电流:8（MAX）A(可按客户需求）

单节过充电检测电压:4.25±0.025V

单节过充电保护延时:0.1S

单节过充电解除电压:4.10±0.05V

单节过放电检测电压:2.8±0.05V

单节过放电检测延时:0.1S

单节过放电解除电压:2.9±0.1V

单节过电流检测电压:100±15mV

单节过电流检测延时:100±10MS

单节过电流保护电流:40±5A(可按客户需求）

单节过电流保护解除条件:断开负载

单节均衡电检测电压:4.175±0.025V

单节均衡电解除电压:4.175±0.05V

均衡电流:35±5mA

短路保护条件:外部负载短路

短路检测延时:200±20uS

短路保护解除条件:断开负载

温度保护:NA ℃(可选功能）

主回路导通内阻: ≤10mΩ

工作电流:≤50uA

睡眠电流（电池过放时）: ≤12uA

温度范围:-30～80℃
