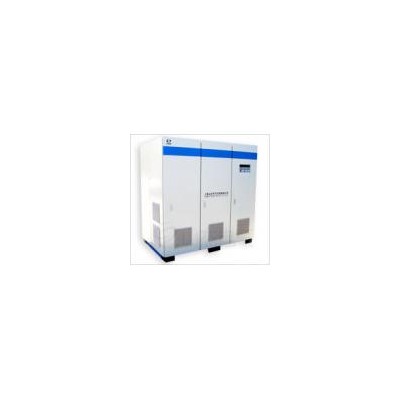

稳频稳压电源(SSW-450KVA)

　　该稳压稳频电源主要针对部分偏远地区电网电压和频率，或者发电机的电压频率波动较大，而导致负载设备不能正常工作而设计开发，该电源可对恶劣的电源进行稳压，稳频处理，输出高质量，高可靠的稳压稳频电源，避免了由于电压频率波动太大，波形失真大而对负载设备的危害，配备山杰牌稳压稳频电源是用电设备安全，可靠运行的***佳保障。

控制系统原理
　　山杰牌稳频稳压电源控制系统主要由信号发生单元，SPWM波生成单元，反馈控制单元，显示单元，逻辑控制单元，保护单元，六大单元构成。每个单元分别由电路功能模块组成：
信号发生单元包含：基准频率产生电路，正弦波产生电路
SPWM波生成单元包含：三角波产生电路，SPWM波合成电路
反馈控制单元包含：电压负反馈电路
显示单元包含：电压、频率、电流、功率/功率因数显示电路
控制逻辑单元包含：软启动电路，故障中断处理电路，RESET电路
保护单元包含：过载侦测电路，过电压侦测电路，过热侦测电路，过流侦测电路，保险丝断侦测电路
系统功能框图

电路方式

IGBT/PWM脉波宽度调变法式

容量

1KVA-20KVA

10KVA -2000KVA

交流输入

单相：AC140V-260V（范围可根据客户需要定制）

相位：三相四线

电压：AC 265V - 495V（范围可根据客户需要定制）

频率：30 - 70HZ（范围可根据客户需要定制）

频率：30 - 70HZ（范围可根据客户需要定制）

交流输出

电压：单相AC220V

电压：380V三相四线/单相220V

频率：50HZ或60HZ  可调

频率：50HZ或60HZ  可调

频率稳定度

≤±0.1%

电压稳定度

≤1%

负载稳定度

≤1%

波形失真度

≤2%

4窗口LED显示

电压、电流、频率、功率/功率因素

功率因素

≥85%

保护装置

电子电路快速检测过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置

冷却方式

强制风扇制冷 或水冷

绝缘电抗

500Vdc  20MΩ

工作温度

0-55 ℃

相对湿度

0-90%（非凝结状态）
