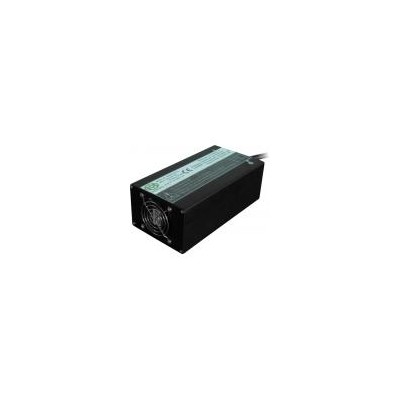

600W锂离子聚合物/磷酸铁锂电池充电器(EY-AD600CH)

采用单片微型计算机（MCU）写程序控制，充电模式可根据客户要求更改程序实现。

600W锂电池充电器

一、概述：

本充电器采用单片微型计算机（MCU）三段式智能充电技术，能准确跟踪检测蓄电池的充电过程，使其始终处于***佳的电化学反应状态，可大大延长蓄电池的使用寿命。

充电器输入电压范围宽，具有多重保护功能，可靠性高。控制电路采用了先进的无工频变压器LLC半桥谐振软开关电源控制技术，而且合理的结构与散热设计，使得整机效率高、体积小、重量轻，大大提高了充电器的便携性。

二、产品名称、型号和规格：

注：1、输出电压和电流可按要求定制。2、点击产品名称可进入产品详细资料。

三、应用范围：

本系列充电器广泛应用于电瓶车、电动自行车、电动三轮车、电动叉车、电动汽车、电动摩托车、电动洗地机、电动船、电动观光游览车、电动巡逻车、电动高尔夫球车、电动牵引车、电动残疾车、电动代步车、电动升降平台、电动医疗设备、无人搬运车（AGV）、电动搬运车等各类电动车的锂电池、锂离子电池、锂聚合物电池、磷酸铁锂电池循环充电。

四、产品优势：

1、整机效率高、体积小、重量轻：充电器采用***先进LLC半桥谐振软开关电源技术，效率可以达到85%以上，而且合理的结构与散热设计，使得整机体积与重量达到***小，提高充电器的便携性。

2、技术先进：充电器采用单片机（MCU）三段式智能充电技术，能准确跟踪检测蓄电池的充电过程，使其始终处于***佳的电化学反应状态，可大大延长蓄电池的使用寿命。

3、独创的预充电模式，对放置很久未使用的蓄电池和深度放电蓄电池具有激活、修复及延长蓄电池寿命功能。

4、可靠性高：充电器采用先进的电路设计，优质进口军用级和工业级元器件制造，公司严格按照ISO9001国际质量管理体系标准进行生产和管理，故障率低，可靠性高，使用寿命更长久。

5、多重保护功能，可靠性高，具有过热保护、输出短路保护、输出反接保护、输出过压保护等多重保护功能，有效防止因误操作而损坏。

6、外壳采用铝合金制造，高压等离子氧化表面处理，高档、时尚、散热好、硬度高、抗氧化、永不掉色。

五、充电模式：

1、预充电阶段（T1）：蓄电池电压低于正常值时，不能承受大电流充电，充电器则以小电流恒流模式充电，对放置很久未使用的蓄电池和深度放电蓄电池具有激活、修复及延长蓄电池寿命功能。当蓄电池电压达到正常的电压值或到达计时时间段T1，自动切换到快速充电阶段。

2、快速充电阶段（T2）：蓄电池进入补充能量主要阶段时，充电器采用与蓄电池匹配的***大电流恒流模式快速充电，当蓄电池电压上升到设定值，自动恒定充电电压切换到浮充充电阶段。

3、浮充充电阶段（T3）：自动切换到浮充充电阶段，充电电流逐渐下降，下降到设定值或到达计时时间段T3，充电器自动关闭输出电压，蓄电池充电完成。

注：充电模式可按要求定制。

六、技术指标：

输入电压范围：AC90～132V或AC180V～264V

输入频率范围：45～65Hz

满载效率：≥85%

机械冲击及抗震等级：符合SAEJ1378要求

工作温度：-10ºC～45ºC

储存温度：-40ºC～+75ºC

产品尺寸(mm)：204（长）х120（宽）х70（高）

产品净重：2.0Kg

七、LED指示灯：

LED指示灯为绿色常亮：蓄电池充满或未连接。

LED指示灯为蓝色闪烁：蓄电池正在充电。

LED指示灯为红色常亮：充电器进入保护状态（过热保护、输出过压保护）。

八、使用方法：

1、首先关闭充电器的电源开关。

2、按充电器输出连接线正负极正确连接好蓄电池。

3、连接好充电器输入电源线，再插上输入电源。

4、打开充电器的电源开关，LED指示灯为蓝色闪烁，表示蓄电池正在充电。

5、当LED指示灯为绿色常亮，表示蓄电池已充满，关闭充电器电源开关。

6、拔除输入电源线。

7、拆除充电器输出连接线。

九、使用维护和注意事项：

1、使用前务必仔细核对充电器的规格和性能是否与电池相匹配。

2、务必按充电器输出连接线正负极正确连接好蓄电池。

3、充电时，输入输出连接线务必连接牢固。

4、严禁在充电过程中突然进行反接或短路。

5、在充电时，如果充电器或电池出现不正常或损坏，请立即拔除充电器输入电源线和输出连接线。

6、如果选用其它输入电源线，须确保电源线能承受充电器的***大输入电流，以及充电器输入端口电压在充电器的工作范围内。

7、如果需要延长充电器的输出连接线，须确保输出连接线能承受充电器的***大输出电流，以及尽可能做到输出连接线在***大输出电流下的线压降小于电池电压的1%，否则可能影响充电效果。

8、本充电器内有高压、危险，如出现故障请与我们公司联系，用户及非我们公司专业维修人员严禁自行打开或改装本充电器。

9、严禁在雷雨天气使用。

10、严禁弄湿机身或在潮湿、雨淋水浸的地方使用。

11、严禁在热源或太阳直射的地方使用。

12、严禁在易燃气体场所使用。

13、应在通风无尘埃的地方使用。

14、严禁在进出风口或其它开口处放置棒状或其它金属物品。

15、严禁遮挡进出风口，进风口及出风口至少留有10cm空间。

16、严禁强烈震动和摔碰。

十、产品所配附件：

1、三孔品字尾输入电源线1根（可按各国插头选配）。

2、说明书1份。

注：输出连接线或端子可根据要求定制。
