产品概述

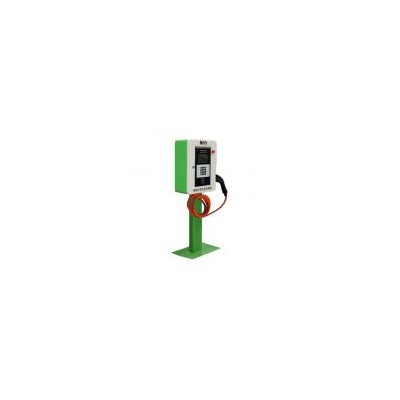

立式、壁挂式充电桩的系统简单，占地面积小，安装于电动汽车充电站、公用停车场、住宅小区停车场、大型商厦停车场、路边停车车位等场所，可为具备车载充电机的电动汽车提供交流电能，使用操作简便，可实行数据云端存储、后台远程监控管理，是电动汽车主要充电设备。
环境条件
a）环境温度：正常工作环境温度-20℃~+65℃；
b）海拔高度≥2000m；
c）相对温度：5%~95%，无凝结。
外形结构与接口型号说明
4.1充电桩尺寸：高：390mm；宽：300mm；厚：150mm
4.2充电接口符合国家标准gb/t 20234-2011要求
充电桩技术指标
a）额定交流工作电压：220V；
b）额定交流工作电流:32A;
c）防护等级IP54；
d）智能电能表正确度等级：2.0级；
e）剩余电流保护额定动作电流：30mA
f）剩余电流保护额定动作时间：≤0.1s;
g）连接器机械操作寿命：≥10000次；
i）平均故障间隔时间：MTBF≥8796h。
功能特点
a）交流输入配置漏电保护开关、具备输出侧的过载、过压、欠压、短路保护和漏电保护功能。 当充电桩插头意外拔出时，充电桩断电时间为：10ms。
b）交流输入配置防雷器，具备防感应雷、防操作过电压的保护功能。
c）交流输出配置交流智能电表，可以进行交流充电电量计量。
d）配置单色LED与按键人机界面操作界面，充电方式可设置自动充满、按电量充、按金额充和按时间充等四种充电方式；启动方式可选择立即启动和预约启动；充电过程中实时显示充电方式、电压、时间、电量及费用信息。
e）具有运行状态指示灯，电源红灯常亮为“待机”状态；绿灯闪烁为“充电准备”状态，黄灯闪烁代表“充电”状态，常亮代表充电已经完成；故障红灯闪烁为“异常”状态，包括连锁失败、过压告警等；绿灯常亮表示远程通讯已经连接状态。
f）支持IC卡付费方式，按照“预扣费与实结账”相结合的方式。
g）充电桩具有急停按钮开关，能快速切断输出电源。
h）充电桩具备对外通信功能，标配为通过CAN或RS232接口将用户信息、设备状态信息上传后台监控系统，获取并执行后台监控系统的控制命令。通信接口也可以选配GPRS/CDMA无线网络或者以太网有线网络实现远程监控。
i）充电接口连接器具备有紧锁装置用于防止连接时意外断开，并具备防误操作功能。
j）充电桩具备断电记录现场数据功能，可以防止意外断电而丢失充电数据的现象发生。电路设计掉电保持时间为20ms。
