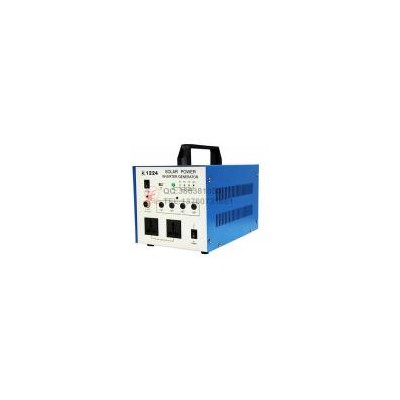

太阳能发电系统(WHC1224)

1、太阳能板：30W-100W（单晶硅/多晶硅）。

2、蓄电池容量：12V/24AH-65AH。

3、一体化控制器：12V/10A。

4、工作时间：按实际负载计算。

5、输出：3路输出12V/5A, USB5.5v/500mA，内置350W逆变器，2路220V/110V输出。

6、使用寿命：内置电池满充满载大于400个循环。

7、工作温度：-30´C-50´C。

8、机箱尺寸：20CM*19CM*33CM，电池要求尺寸:

   24AH(19.5CM*13CM*15.5CM)、35AH（16.5CM*12.5CM*17.5CM）,

使用说明

1、充电使用：打开电源开关“POWER”，将太阳能板放置有太阳光直射的位置，把太阳能板插头插入主机SOLAR位置，这时太阳能充电指示灯亮，说明已进入充电状态。当指示灯闪烁时充电已满。也可以用外置电器充电。

2、负载使用：本机有DC3个和AC2个负载输出，本机输出有过载和短路保护。当过载短路后指示灯会不亮，当负载拨开而恢复，减少负载从而解除过载故障即可恢复使用。当电池电量过低时，各路输出同时关闭，同时黄色灯会闪动，应及时充满电后再去使用，有效延长电池使用寿命，条件许可时，长期接入太阳能板，电源开关“POWER” 无需关闭。

3、USB使用输出为5.5V/500mA电压，可为手机等数码产品充电，由于数码产品的连接品种太多、应用范围太广泛，所以客户应自备USB连接线。

4、当电池电量用完时，尽快充电，保持电池有足够的电量，充电时要把POWER电源打开。

5、按：“TEST”键随时检查电池电量，当黄灯闪动时电量快用完或者已用完。

6、长时间不使用要把POWER电源开关关闭。***少三个月要充电一次，确保电池使用寿命。

7.交流电使用：本机交流电和直流电两者分别独立输出，当使用交流电时要打开“AC POWER”开关，这时AC指示灯绿灯会亮，AC 插座有输出，可以插入交流负载。不用时请把“AC POWER”开关关闭。

常见故障处理以及责任声明：

1、接入太阳能板时充电不亮，请检查电源开关是否打开，太阳能板输入线是否开路。

2、输出指示灯不亮，“TEST”键检查电量是否足够，电量不足请尽快充电。负载过载或者短路也会造成无输出，这时应移开负载或减少负载。系统将自动恢复输出。

3、禁止私自拆装，改动系统，人为造成的损坏本公司概不负责。

保养：

1、保持太阳能板光照面洁净，保证太阳光全面照射太阳能板接收面。

2、主机要避免雨淋，有条件应放于室内。
