1、将变频器输出的PWM滤波成正炫波。
2、降低电机的漩流损耗以及电机的噪声。
3、减少输出电缆上和电机中的脉冲电流，延长电机寿命。
4、可在变频器与电机中使用更长的电缆联线。
5、减小对外的辐射，在一定场合可以使用的非屏蔽电缆，降低了对现场布线的要求。
产品特点：
1、额定工作电压：380v(690V;1140V)
2、耐压测试：3000VAC 60/S(电容解除)
3、基波频率：0 50Hz(400Hz)
4、载波频率：4KHz 6KHz (2 16KHz)
5、绝缘等级：H
6、电流：3 2000A
7、海拔高度：小于1000米
8、环境温度：-25℃ 40℃
9、环境等级：

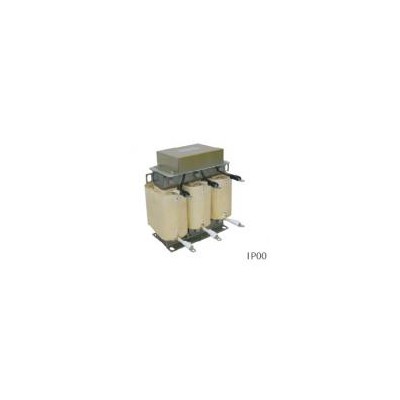

电抗器型号 | 图号 | 额定电流 | 压降(V) | 绝缘等级 | 尺寸(±5mm) | ||||||
D | D1 | W | W1 | W2 | H | A*B | |||||
OSF-0001-EISC | A | 1A | 8%～12.5% | F | 124 | 112 | 73 | 53 | 42 | 125 | 4.8*9 |
OSF-0007-EISC | 7A | 8%～12.5% | F | 219 | 201 | 119 | 89 | 76 | 200 | 7*13 | |
OSF-0010-EISC | 10A | 8%～12.5% | F | 219 | 201 | 119 | 89 | 76 | 200 | 7*13 | |
OSF-0015-EISC | 15A | 8%～12.5% | F | 219 | 201 | 119 | 89 | 76 | 210 | 7*13 | |
OSF-0020-EISC | B | 20A | 8%～12.5% | F | 243 | 182 | 122 | 96 | / | 290 | 11*18 |
OSF-0030-EISC | 30A | 8%～12.5% | F | 245 | 182 | 125 | 100 | / | 270 | 10*18 | |
OSF-0040-EISH | 40A | 8%～12.5% | F | 295 | 214 | 160 | 120 | / | 385 | 11*18 | |
OSF-0060-EISH | 60A | 8%～12.5% | F | 325, | 243 | 162 | 132 | / | 350 | 12*20 | |
OSF-0080-EISH | C | 80A | 8%～12.5% | F | 385 | 260 | 198 | 175 | / | 425 | 12*20 |
OSF-0100-EISH | 100A | 8%～12.5% | F | 385 | 260 | 200 | 175 | / | 530 | 12*20 | |
OSF-0150-EISH | B | 150A | 8%～12.5% | F | 435 | 325 | 240 | 198 | / | 530 | 13*22 |
OSF-0200-EISH | 200A | 8%～12.5% | F | 435 | 325 | 240 | 198 | / | 530 | 13*22 | |
OSF-0250-EISH | 250A | 8%～12.5% | F | 435 | 325 | 270 | 228 | / | 580 | 13*22 | |
OSF-0330-EISH | 330A | 8%～12.5% | F | 435 | 325 | 270 | 218 | / | 590 | 13*22 | |
OSF-0500-EISH | 500A | 8%～12.5% | F | 550 | 420 | 260 | 206 | / | 760 | 13*22 | |
OSF-0600-EISH | D | 600A | 8%～12.5% | F | 655 | 450 | 350 | 310 | / | 830 | / |
OSF-0610-EISH | 610A | 8%～12.5% | F | 655 | 450 | 350 | 310 | / | 780 | / | |
OSF-0660-EISH | 660A | 8%～12.5% | F | 655 | 450 | 350 | 310 | / | 830 | / | |
OSF-0800-EISH | 800A | 8%～12.5% | F | 735 | 490 | 375 | 332 | / | 950 | / | |
