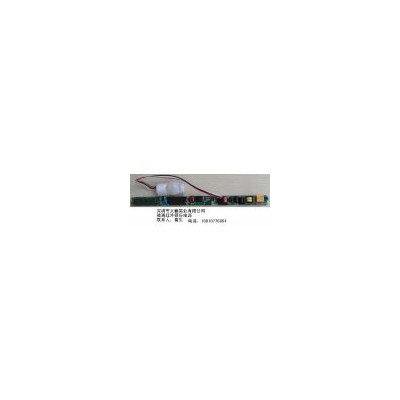

[新品] 红外感应日光灯电源(TL-AGHWQX 1.1)

一、简述:

该产品是针对高可靠、高效率、高PF值市场，专为T管LED设计的人体感应驱动电源。该电源可在86～264Vac输入电压下工作。恒流输出，体积小，效率高，高可靠、低待机，高性价比，是节能环保型绿色***产品。

二、产品特点：

●全电压输入：86～264Vac。

●良好的电磁兼容性，可通过CE认证的EMC测试

●恒流输出。

●多种保护功能：过流、短路、过压、过温、空载。

●输入与输出隔离。

●高效率、高可靠、低纹波。

●体积极，可直接使用的在T5、T8、T10灯管中。

●人性化低误判灵敏度人体感应。

●人来100%亮，人离待机完全熄灭。

●在地库停车场等长期亮灯场所使用与传统灯相比可节能90%以上。

三、应用范围:

可内置及外置T5、T8、T10灯管驱动相同的LED灯等。

四、产品选型:

标品为输出12串24并,如果客户有其它规格要求可按客户要求调整

五、产品参数：

5.1.电源参数：

产品型号:                      TL-AGHWQX 1.1

输出电压(Output voltage)          30-42V

额定电流(Rated current)           500mA

额定功率(Rated power)            20W

稳流精度(Voltage tol.)             ±3%

输入调整率(Voltage tol.)           ±3%

负载调整率(Load tol.)             ±3%

待机电流(Standby current)          0mA

输入电压范围(Input range)         90～264Vac

输入电流(Input current)            0.5A（在500mA内可调）

效率(Efficiency)                  ≥87%(220Vac)

谐波（THD）                    ≤15

输入频率(Input Frequency)         47～63Hz

输入浪涌电流(Surge current)       <20A@230Vac

功率因数(Power Factor)           ≥0.96(220Vac)

短路保护(short current protection)   打隔模式,可自动恢复

环境工作温度(Operating Temp)     –30℃～＋70℃（内置）

保存温度(Storage Temp)          –40℃～＋85℃

安全标准(Safety standards)        支持过CE认证

绝缘强度(Withstand voltage)       隔离

绝缘电阻(Isolation resistance)      隔离

电磁干扰(EMC)                 可过

外形尺寸(Outline)               L255mm*W17.8mm*H11mm

5.2.感应参数

感应类型：人体红外感应

感应范围：以感应透镜为中心120°夹角，5M-8M的距离（如下图），感应范围和距离与透镜成像移动人体的背景温度、环境温度、环境湿度、电磁干扰等因数行成多元复杂关系，不能以简单线性关系判定。

感应角度：∠=120°

nnecttype="rect" o:extrusionok="f">

延时时间：亮灯延时时间可根据用户的要求设定，延时时间是可叠加的，在***次触发信号延时时间内，如有新的触发信号，延时时间就须又叠加上设定好的延时时间值，这个过程是重复的，除非在延时时间内没有新的触发信号，灯就会回到初始状态。

感应延时可设定时间(s=秒，m=分钟h=小时)：

六.典型应用参数

可使用于12串，输出电流500mA，可根据客户要求调整
