| 往复单元 : | 隔膜泵 | 品牌 : | 希伦 |
| 型号 : | QBS | 材质 : | 工程塑料 |
| 驱动方式 : | 气动 | 性能 : | 耐腐蚀 |
| 输送介质 : | 污水泵 | 叶轮数目 : | 隔膜式 |
| 泵轴位置 : | 边立式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 隔膜式 | 汽蚀余量 : | 0-5 |
| 吸入口径 : | 15-100 | 排出口径 : | 15-100 |
| 重量 : | 16 | 订货号 : | QBS QBY |
| 货号 : | QBS QBY | 用途 : | 杂质泵 |
| 是否跨境货源 : | 否 |

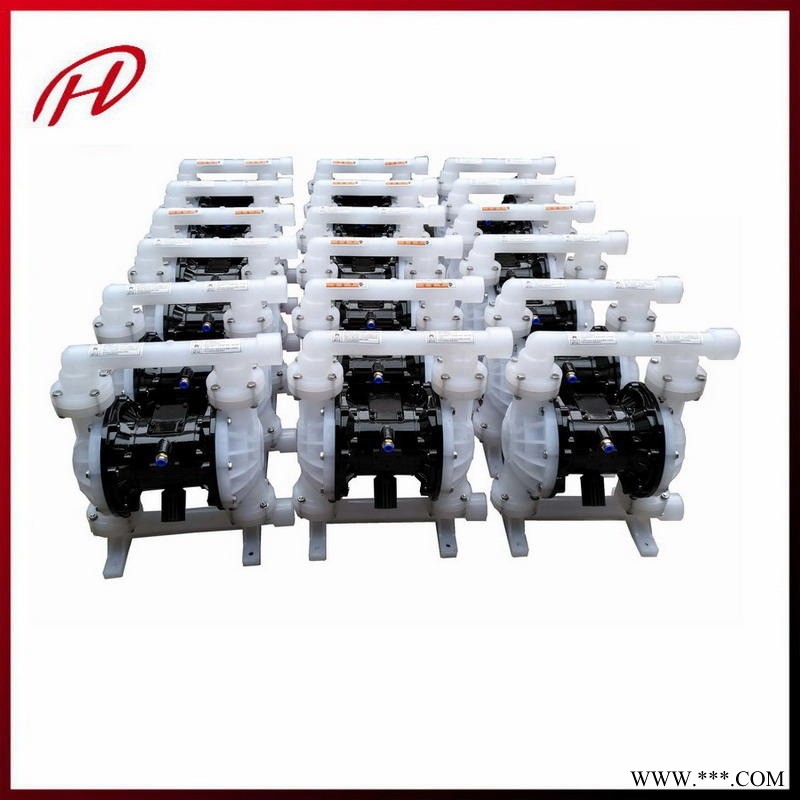

QBS光伏产业专用气动隔膜泵 上海希伦工程塑料气动隔膜泵厂家 qbk-50塑料气动隔膜泵 qby-50塑料气动隔膜泵
QBS光伏产业专用气动隔膜泵原理
在气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
QBS光伏产业专用气动隔膜泵参数
型 号 | 尺寸 | 流量 m/h | 扬程 m | 出口压力 kgf/cm | 吸程 m | 允许 通过颗粒 φ(mn) | 供气压 Kgf/cm | 空气 消耗量 m/min |
QBS-10 | 1/2〞 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
QBS-15 | 1/2〞 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
QBS-20 | 3/4〞 | 0～1.5 | 0～50 | 6 | 5 | 1 | 7 | 0.3 |
QBS-25 | 1〞 | 0～2.4 | 0～50 | 6 | 5 | 2.5 | 7 | 0.6 |
QBS-32 | 1-1/4〞 | 0～6 | 0～50 | 6 | 5 | 4.0 | 7 | 0.6 |
QBS-40 | 1-1/2〞 | 0～8 | 0～50 | 6 | 5 | 4.5 | 7 | 0.6 |
QBS-50 | 2〞 | 0～12 | 0～50 | 6 | 5 | 8 | 7 | 0.9 |
QBS-65 | 2-1/2〞 | 0～16 | 0～50 | 6 | 5 | 8 | 7 | 0.9 |
QBS-80 | 3〞 | 0～24 | 0～50 | 6 | 5 | 10 | 7 | 1.5 |
QBS-100 | 4〞 | 0～30 | 0～50 | 6 | 5 | 10 | 7 | 1.5 |
QBS光伏产业专用气动隔膜泵优点
1可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
2没有复杂的控制系统，没有电缆、保险丝等。
3体积小、重量轻，便于移动。
4无需润滑所以维修简便，不会由于滴漏污染工作环境。
5泵始终能保持 ，不会因为磨损而降低。
6 的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
7没有动密封，维修简便避免了泄漏。工作时无死点。
8泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
9不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花
10可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
11对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动 小，适用于不稳定物质的输送
12流量可调节，可以在物料出口处加装节流阀来调节流量。
13具有自吸的功能。
14可以空运行，而不会有危险。
15可以潜水工作。
