适配mc4连接头光伏逆变器公母头快速接头太阳能防水接线端子IP68

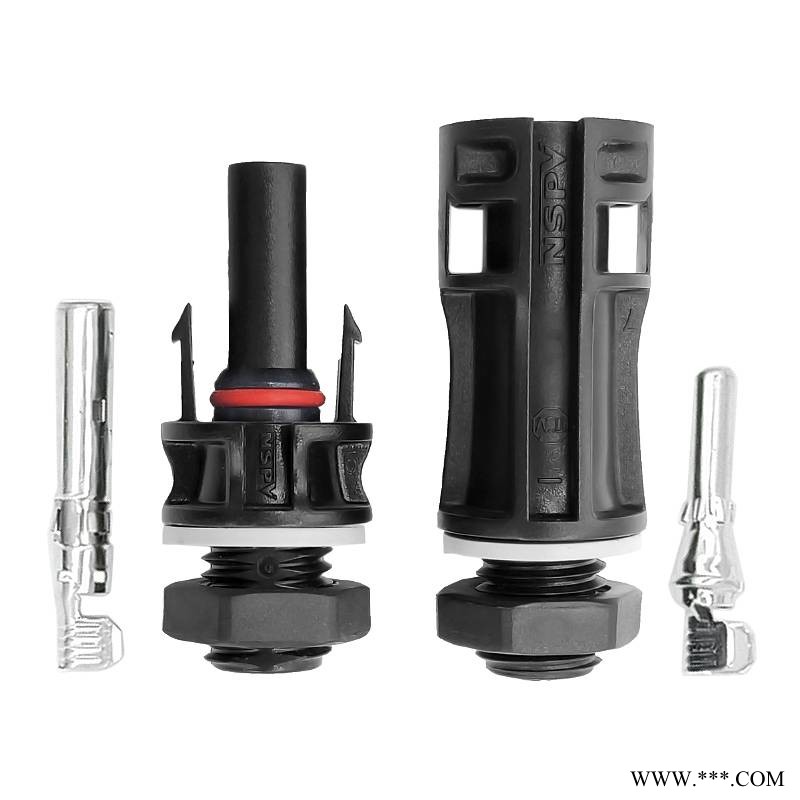

光伏4.0面板1500VDC连接器 PV4.0 1500VDC Panel Connector 产品规格 Product Specifications 绝缘材料 Insulation material PPE/PA 安全等级 Safety degree II 额定电流 Rated current 35A 阻燃等级 Flame class UL94-V0 连接器接触电阻 Contact resistance ≤0.25mΩ 连接方式 Connecting system 压接 Crimp connection 额定电压 Rated voltage 1500VDC 环境温度范围 Ambient temperature range -40℃…+85℃(IEC） 测试电压 Test voltage 8kV(50Hz,Imin) 适配电线规格 Suitable cable cross sections 2.5~6mm2 /14~10AWG 金属导体材料 Contact material 铜,镀锡 Copper,Tin plated 螺帽锁紧力 Nut cap locking force 0.8-1.0Nm CATIII/2 额定脉冲电压 Rated Impulse voltage 保护等级 Degree of protection IP68(1m,1H) 温度上限 Upper limiting temperature 过压等级 Overvoltage category/Pollution degree 110℃(IEC) 图示： Drawing: 16kV 母连接器 Female Connector 4PP-15 公连接器 Male Connector 4PN-15电流Current Amps 35 4.05 Ø 2.1 35 5.8 Ø2.8 35 5.8 Ø3.4 端子样式 Terminal type 端子样式 Terminal type  2.5mm2 /14AWG 4PN60 a a&＃39; 适配电线规格 Cable Size 1.5/2.5mm2 / 16/14AWG 4.0/6.0mm2&10/12AWG 4.0/6.0mm2&10/12AWG 4CNTL2501-01 车件端子 Lathing pin 2.5mm2 /14AWG 4CNTL4001-01 4.0mm2 /12AWG 4CPTL6001-01 4.0mm2 /12AWG 6.0mm2/10AWG 4CPTL2501-01 车件端子 Lathing pin 6.0mm2/10AWG 4CNTL6001-01 冲压公端子Stamping female pin 面板连接器料号Panel connector part number: 4CPTL4001-01 公端子 Male terminal 料号Part No. 4PN25 母端子 Female terminal 母端Female 4PP25 4PP40 4PP60 电线规格 Cable Size 4PN40 公端Male 端子料号Terminal part number: 4.0-6.0mm2 /12-10AWG 4CNTS4001-01 4.0-6.0mm2 /12-10AWG 料号 Part No. 电线规格 Cable Size 料号 Part No. 4CPTS2501-01 冲压件端子 Stamping pin 1.5-2.5mm2 /16-14AWG 4CNTS2501-01 冲压件端子 Stamping pin 1.5-2.5mm2 /16-14AWG 4CPTS4001-01 冲压母端子Stamping male pin 面板孔位尺寸Panel Hole Size 面板尺寸Panel size 解锁工具Wrench tool

光伏板端连接器，又称MC接头，是将多个太阳能电池组件连接成一个系统电路。在光伏系统中，连接器占比很小，但很多环节都需要用到，比如接线盒、汇流箱、组件和逆变器之间的板端连接。

本公司所生产的连接器，已通过TUV认证，符合:SAA、CE.等相关认证标准。

产品优势

1.光伏专用DC连接器，绝缘材质选用PPE，具有良好的耐冲击能力，超长的使用寿命。

⒉.接口类型为通用MC4接头，匹配性高。

3.采用冲压件端子，与线缆采用铆接、箍紧的连接方式后插入自锁到外部接头即可。

4.公母接头外部设计有固定自锁连接，插拔便捷，无需借其它安装工具，给工程安装带来便捷。

5.连接器具有可拆卸性，荣获"产品专利证书”。

6. 的耐高低温、抗紫外线等性能，适合长期户外使用。7.生产周期短、交货期快。耐高温，抗紫外线能力强。有自己的专利。可根据客户需求定制。
