加工定制 : | 是 | 品牌 : | 固稳 |
型号 : | 抗震支架 | 适用范围 : | 适用于钢结构、混泥土及其他结构,组成多种 |
样品或现货 : | 现货 | 是否标准件 : | 标准件 |
标准类型 : | 国标 | 标准编号 : | www.gdgooven.com |
1、什么是抗震支架? 建筑抗震分为建筑结构抗震、非结构抗震、建筑机电抗震。建筑结构抗震包括场地的选择、地基、柱子、梁、承重墙等一切承重结构的抗震,这个是抗震的基础,因为结构毁了,谈非结构抗震、建筑机电抗震就没有任何意义了。非结构指的是围护结构如非承重墙、门、窗、以及装饰构件,非结构的抗震主要是要与结构有牢固有效的连接,防止震动时脱落,造成人员伤亡及财产损失。我们说的抗震支架是与建筑机电抗震有关的东西,根据以往的经验,地震的次生灾害(由地震引起的火灾、水灾、有害气体泄漏等)所造成的伤害远远大于地震本身的伤害,所以建筑机电抗震势在必行,那么什么是抗震支架呢?GB50981的定义是这样的:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。2、抗震支架是可做可不做吗? 抗震支架是必须做的,住建部和质监局联合发布的GB50981-2014《建筑机电工程抗震设计规范》中1.0.4明确规定:抗震设防烈度为6度及6度以上的地区必须进行抗震设计。这是强条,必须实施的,从2015年8月1日以后新建的项目,都是需要做的。而从GB50011-2010《建筑抗震设计规范》中可知,中国县级以上的城市95%的抗震设防烈度都在6度以上。规范设施好几年了,我们可能前几年很少见到,是因为从建筑的设计到建筑的竣工需要好几年时间,抗震支架的安装在机电安装之后或同时进行。 近一两年我们在很多项目上都见到了抗震支架。3、抗震支架到底装在哪里? 这个我口说无凭,每一条都是摘自GB50981-2014《建筑机电工程抗震设计规范》。 第1.0.4条(强条)规定抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
第3.1.6条条文说明规定了需进行抗震设防的内容:(1)悬吊管道中重力大于1.8kN的设备;(2)DN65以上的生活给水、消防管道系统;(3)矩形截面面积大于等于0.38和圆形直径大于等于0.7m的风管系统;(4)对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
第3.1.8条规定穿过隔震层的建筑机电工程程管道应采用柔性连接或其他方式,并应在隔震层两侧设置抗震支架。
第4.1.2.1条规定8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时,宜采取抗震动措施;直线长度大于100m时,应采取抗震动措施。
第4.1.2.3条规定需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道,当其采用吊架、支架或托架固定时,应按要求设置抗震支承。
第5.1.2.4条规定锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架,宜采用门型抗震支吊架。
第5.1.3.3条规定矩形截面面积大于等于0.38和圆形直径大于等于0.70m的风道可采用抗震支吊架。
第5.1.4条(强条)规定防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
第5.1.5.4条规定重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装。当必须采用吊装时,应避免设在人员活动和疏散通道位置的上方,但应设置抗震支吊架。
第6.1.1条规定内径大于或等于25mm的燃气管道应进行抗震设计,管道抗震支吊架的设置应符合规定。
第6.2.8条规定在建筑高度大于50m的建筑物内,燃气管道应根据建筑抗震要求,在适当的间隔设置抗震支撑。
第7.1.2条规定内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。--------很多人会问小编,抗震支架一般多少米一个?小编在此跟大家聊一聊抗震支架布点间距规定,希望对不懂的人有帮助抗震支架适用于悬吊管道中重力大于1.8kN的设备,DN65以上的生活给水、消防管道系统,矩形截面面积大于等于0.38㎡和圆形直径大于等于0.7m的风管系统,对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。>1、给水、热水及消防管道新建刚性连接金属管道侧向 间距为12m,纵向为24m,柔性金属管道及非金属管道侧向为6m,纵向为12m。>2、燃气、热力管道抗震支架安装 距离为侧向6m,纵向为12m。>>3、通风及排烟管道刚性材质风管侧向为9m,纵向为18m,非金属材质风管侧向为4.5m,纵向为9m。>4、电缆桥架(金属刚性材质) 间距侧向为12m,纵向为24m,非金属材质侧向为6m,纵向为12m>备注:改建工程 抗震加固间距为以上数值的一半。
看到以上讲解以后,基本上都已经清楚地讲解了抗震支架的布点距离要求 抗震支架多少米一个 你大概都已经了解了 具体的数量的话 还需要结合图纸 优化 才可以确定下来需要多少个抗震支架数量 需要优化图纸或者想要知道数量以及有不懂得话 可以随时联系小编

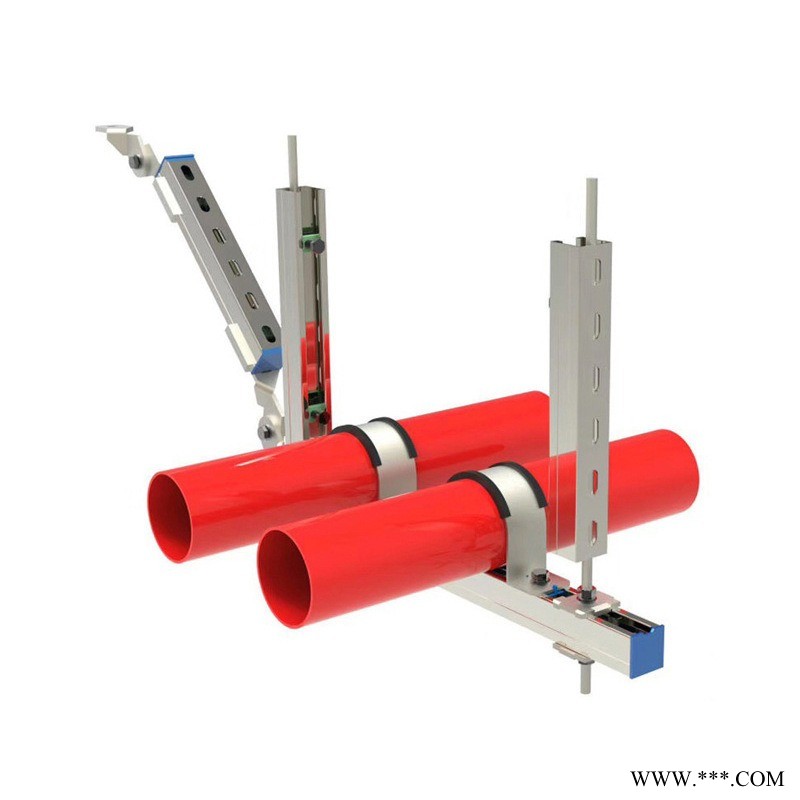

-------- 想必大家对抗震支架一定不感到陌生了吧?那您知道单管侧纵向抗震支吊架系统吗?是不是觉得这个名词太过专业了?不错,这确实是一个比较专业的词汇。虽然你可能对这个名词感到陌生,但你一定受益过这款抗震支吊架带来的安全保护,今天河北一百将与您分享单管侧纵向抗震支吊架的安装流程。首先给不太清楚单侧管侧纵向抗震支吊架的朋友们介绍一下,使大家了解一下这个概念。单侧管侧纵向抗震支吊架的使用是为了确保管道系统的安全运行。它所运用的方面有:地下综合管廊、暖通、机电抗震、地铁和给水及消防等。下面给大家介绍一下单管侧纵向抗震支吊架系统各大部件的安装流程。 ,后置式管架安装流程。此安装流程涉及到锯齿状结构,即采用机械连接锁键。此连接能够有效防止槽钢与螺母之间滑动导致的支架变形或完全损坏等不良后果,以此来保证产品的使用时间与效果达到更完配的标准。 ,槽钢及其配件安装流程。其中使用通用管夹和两片式的管夹以及橡胶垫。一般情况下,管道是用管夹固定的,橡胶垫是放在中间,起到了反斜面和反冲击的作用的同时起到防滑、防震作用。而通用管夹一般用于轻型管道。第三,管夹的安装过程。在安装管夹时,需要将支架嵌入槽钢螺母中,同时旋转四分之一周,在槽钢的特定位置嵌入螺母,目的是使螺母固定在槽内特定位置,同时保证在相同情况下,其他的连接件可以更为便利的进行安装与拆解。以上便是单管侧纵向抗震支架系统部件的安装流程。
--------
广东固稳科技 抗震支架优势
01、优质镀锌钢原材
全镀锌钢材,镀锌更均匀
抗腐蚀、抗氧化、寿命持久
02、厚实铰链 结构稳固
连接件,均采用厚实可靠的部件,坚固耐用,整体结构稳定,抗震无忧。
03、免焊接、免打孔、角度可调
自带接孔和刻度,可自行调节更改位置、角度
04、支持个性化组合定制
作为源头大厂,可制定各式抗震支架系统,从勘查到安装管家式为您服务。
05、精益求精,铸造品质
践行工匠精神,塑造细节之美,严格执行法规标准。
06、先进设备,保障生产效率和品质
实力工厂,可以满足批量化产品制定需求。
