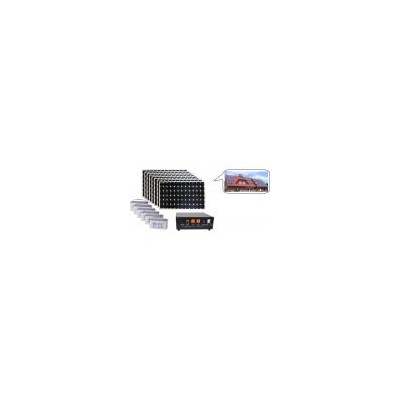

3000W太阳能家用系统 FS-S614
一、应用范围：
可支持3000W用电器进行工作(如电脑、电视、电风扇、冰箱、空调、洗衣机、电磁炉等)
二、基本参数
1、逆变器：3000W纯正弦波逆变器 (即输出功率3000W)
2、控制器：48V50A，充电方式：MPPT
3、蓄电池输入：48V
4、太阳能输入：72V（有效直流充电电压为60-90V）
5、可连接的***大太阳能电池板功率：18V3600W
6、可连接的***大蓄电池容量：12V750AH
7、太阳能电池板电压：72V
8、输出电压：110V/120V/220V/240V（可选择一种输出电压），输出频率50/60Hz
9、接口：蓄电池正负极输入+太阳能输入+交流输出口（通用型）
10、冷却风扇：感温冷却风扇，启动温度 45℃
11、液晶显示频：根据交流电压的输出状态，分别显示出：输出电压、输出电流、输出功率、累计用电量，轮流切换
12、LED指示灯：
绿色指示灯 ：充电指示；
红色指示灯 ：向上开启蓄电池开关，红色指示灯闪动2次，约3秒钟后亮起，表示输出中，欠压或超压，指示灯不会亮起，机器不能启动。在输出工作中，由于电压低于43V，输出停止，红色指示灯亮1秒熄灭1秒不停闪动，蓄电池电压升至48V时，闪动停止，输出恢复。当进入热保护状态时，指示灯每秒钟瞬闪1次瞬闪,输出停止，温度恢复65度，瞬闪停止供电恢复。
黄色指示灯：交流输出状态指示,交流短路时熄灭；过温时黄灯亮，红灯瞬闪。
13、开关：电源输出开关+电池开关
14、温度保护：85℃（关机）
15、避雷方式: 太阳能输入端180V浪涌放电管
三、按照***大可连接的太阳能电池板和蓄电池进行配置时的工作参数
1、太阳能板一天能产生的电量：16.6KWH（按6小时/天标准日照条件下）
2、蓄电池充满电时间：9-10小时
3、***大支持用电器功率：3000W
4、蓄电池充满后满负载（3000W）用电时间：9-10小时
四、产品示意图：
（以上分别是机箱正、反面图片）
1）电源输出开关
2）电池开关
3）电池输入端口+
4）电源输出插座
5）太阳能输入接口
6）电池输入端口-
7）电源输出指示灯
8）电池工作状态指示灯
9）太阳能输入指示灯
五、尺寸与重量
520*550*165MM
14.5KG
六、安装方法：
安装前,应把蓄电池拨动开关、交流输出开关关闭。
首先按照机箱后面接线柱正负标志，安装蓄电池，由于本机设有反接保护装置，接反将导致机器不能开启。太阳能电池安装在双线接线头上，红色连接线为正极,蓝色连接线为负极。在确认蓄电池安装正确以后，把蓄电池开关向上板起，接通蓄电池后，前面面板中间红色指示灯闪动2次，3秒钟后，液晶指示屏开始显示，本机启动,把交流开关向上拨起。把不超过3000W的用电设备，连接在220V交流输出插座中，开始供电。
七、注意事项：
1、系统和太阳能电池板、蓄电池连接时，务必先连接蓄电池，再连接太阳能电池板
2、使用电器时注意不可超出输出功率，使用空调注意启动电流对的功率影响。
3、开机不能正常输出时，先检查连接线（特别是电池连接线）是否与设备正确连接；输出线路中是否存在短路；蓄电池电压是否足够（是否达到48V）。
4、在使用中如不慎发生短路，机器进入保护状态，请先关机，排除短路后重新开机。
5、应定期检查蓄电池的容量，如容量不足时，机器将发生不稳定的熄开现象。
