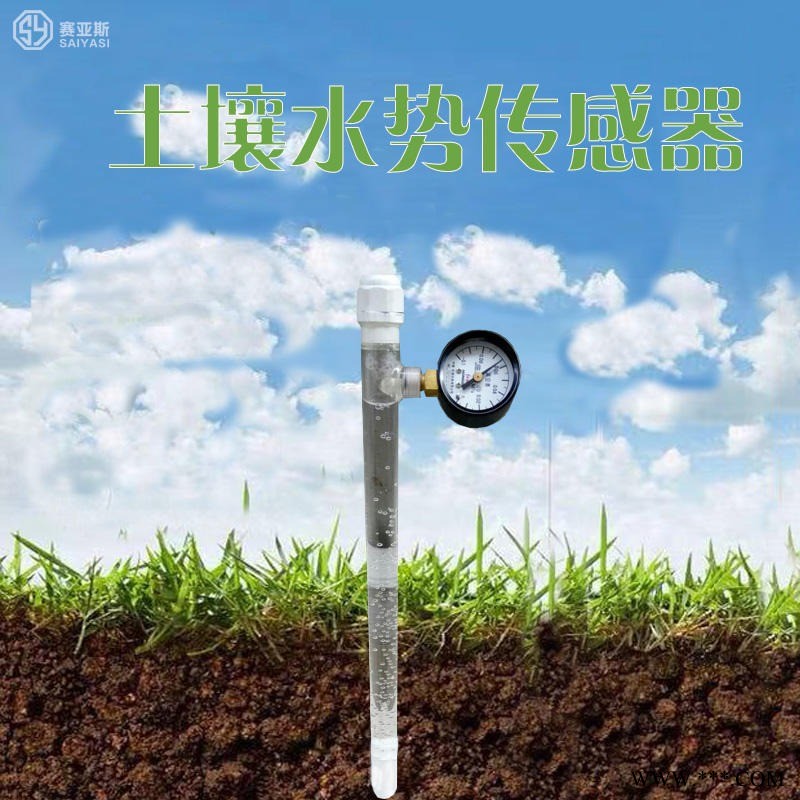

土壤水势传感器
型号：SYC-SSQ
（一）技术参数
工作电源 DC 8V～14V(有线版 型号TP-SZL) DC 6V (无线版 型号TPSAR-SZL)
工作电流 <30mA(有线版) <50mA(无线版)
待机电流 <1mA(有线版) <10mA(无线版)
环境温度 0 ～ 70℃
测量范围 -100kPa ～ 0
测量精度 0.25kPa，0.5%FS
响应时间 ≤30s
有线接口 RS-485，采用TOP标准串口数据协议
（二）工作原理
传感器适用于测量土壤中任意点的土壤湿度情况。当土壤变干, 与陶瓷头接触的湿度表面张力势趋于将管内的水分吸出。从而在管内顶部形成局部真空。当灌溉或降雨后，水分被吸回管内使真空度减少。 高真空值读数表明土壤干燥，读数偏低则表明土壤湿润。用于灌溉管理的可靠仪器。适用于所有农业科研及生产: 草地, 牧场, 作物, 果园, 葡萄园等。
通常在灌溉区域应布置一定数量的监测点。每一个点应有2-3支不同长度的传感器。这样不仅可以了解每个点不同深度的水分含量而且可以了解水分在灌溉期间的运移情况。
通过定时采集设备，将数据汇总，例如每周2-3次，然后绘制成土壤水分运动图。测试结果应与从农业部门了解到的不同作物需水量结合, 使灌溉者能够估计出下一个灌溉周期的需水量以及能在灌溉日的前几天做好准备。各部件可拆卸易于更换维护，管长度为15-90cm(测量深度）可满足大部分的情况使用要求，特殊长度可根据用户要求加工。
（三）安装使用要点
1. 使用前将水势探头（陶瓷头）应在水中浸泡3个小时以上;
2. 从塑料管内的顶部注入冷却的开水，(生水中含有大量的汽泡)；将水势每个部件密封到位。注意每个部件安装前将“O”型密封圈放到位；
3. 在选好的埋设点用土钻打孔至预定深度。往洞底倒入约5mL泥浆，把水势探头插入洞中。将塑料管周围的土壤捣实。
4. 水势探头埋设深度从陶瓷管中部至土面的距离计算。水势探头埋入湿润土壤1小时，干燥土壤数小时后，即可进行测量，稳定的读数需数个小时；
5. 当管内的水位明显落下去后，需重新补冷却的开水；
6. 如水位下降过快，说明没有密封好，需检查或重新安装。
7. 计算：如下图所示(图片作参考 终以实物为准）：
土壤水势（KPa）= 水势读数-探头水柱高（cm）/10.2。
公式中：10.2：是指厘米水柱高转换为千帕斯卡（KPa）的转换系数。
探头水柱高：是指从刻度线到陶瓷头中心高度。
土壤水势测量值与土壤情况参考：
a、测量力值在-10～0Kpa范围内：表示潮湿，对多数作物湿度过高。
b、测量力值在-30～-10Kpa范围内：表示湿润，适宜多数作物生长。
c、测量力值在-50～-30Kpa范围内：表示干爽，喜湿作物已需灌水。
d、测量力值在＜-50Kpa范围内：表示干燥，多数作物需要灌水。
（四）应用测试数据分析图
