销售贝雷片321型 钢便桥 45支架 90支架 45支架 90支架 贝雷片

贝雷片又称贝雷架，贝雷梁或桁架， 在二战时由一名英国工程兵发明，以解决战争期间桥梁快速

                 架设的需要，并以他的名字命名。可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。贝雷桁

                 架组合门式起重机。

                 贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
                         贝雷片可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等.贝雷桁架组合门式起重机,采用装配式公路

                 钢桥构件拼装龙门架，而且其跨距与立柱高度可调，以适应不同的工作场地，广泛应用于公路、铁路、

                       市政、建筑、水利等建设项目、桥梁施工预制场起吊移运预制构件、桥墩旁运装大梁等现场施工作业

　　“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防，战备、交通工程、市政水利工程，是我国[1]  应用 为广泛，组装式桥梁。具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。与 321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了 2.3倍。适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2M，双车道桥面净宽7.4M，组合跨径9.14-57.91M。

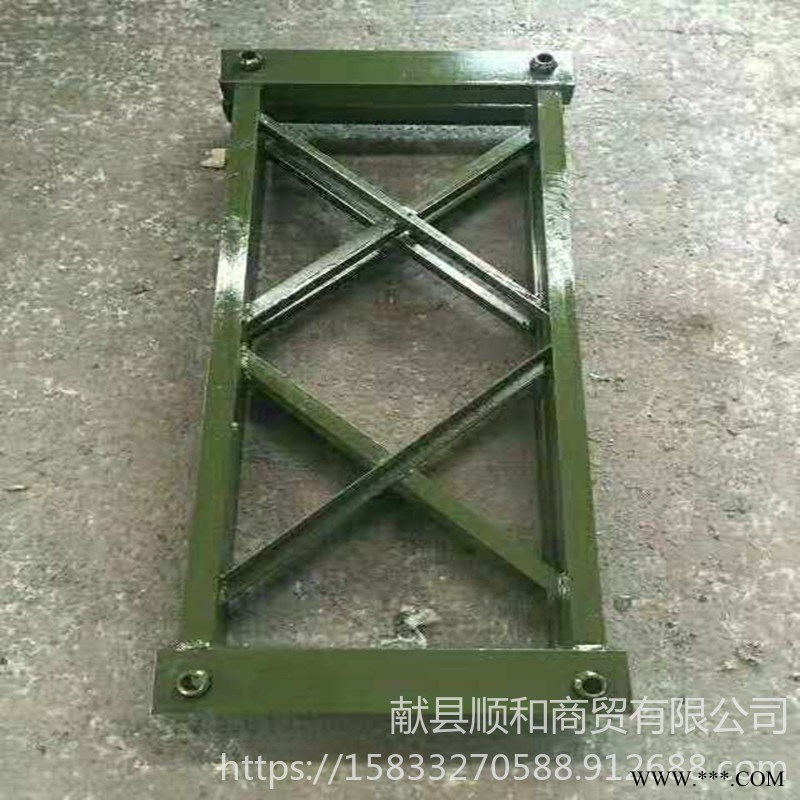

　　贝雷片由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有杵架连接销孔。贝雷片的弦杆由两根10号槽钢（背靠背）组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的。靠两端的两个孔是跨节间连接用的。多排贝雷片作梁或柱使用时，必须用支撑架加固上下两节贝雷片的接合部。
　　在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置，在下弦杆的端部槽钢腹板上还设有两个椭圆孔，供连接抗风拉杆使用。贝雷片竖杆均用8#工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁使用的。贝雷片的材料为16Mn，每片架重270kg。
　　“321”钢桥是装配式公路钢桥，其 特点是：构件轻巧，拆装方便，适应性强，用简单的工具和人力就能迅速建成。适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷。桥面行车道净宽3.7m，可在9m到63m范围内组合成多种跨径简支粱桥，可构造连续梁桥。
　　贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料——顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7 MPa。弹性模量E=98.5×105MPa。钢料——16锰钢拉应力、压应力及弯应力为1.3×210=273 MPa；剪应力为1.3×160=208 MPa。 30铬锰钛拉应力、压应力及弯应力为0.85×1300=1105 MPa；剪应力为0.45×1300=585 MPa。现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351 MPa，其容许应力按0.7×351=245 MPa考虑，销子容许应力可考虑与国产销子一样。
