品牌 : | 上海振霖 | 型号 : | ZL-PVT05 |
加工定制 : | 否 | 适用范围 : | 各类院校 大学 职校 技校 中专 |
电工电器设备名称 : | 太阳能光伏发电系统实验实训装置 | 产地 : | 上海 |
是否进口 : | 否 | 峰值功率 : | 30W |

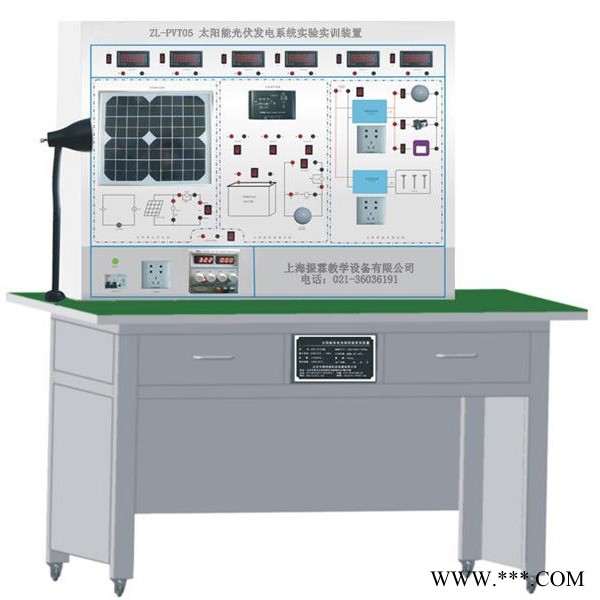

ZL-PVT05型太阳能光伏发电系统实验实训装置
该太阳能光伏发电系统实验实训装置采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
一、太阳能光伏发电系统实验实训装置的主要技术指标及规格:
1.太阳能电池
◆ 峰值功率:30W
◆ 功率电压:17.5V
◆ 功率电流:1.95A
◆ 开路电压:22V
◆ 短路电流:2.2A
◆ 安装尺寸:622*550*18mm
2.太阳能控制器
◆ 使用单片机和专用软件,实现智能控制,自动识别24V系统。
◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
3.蓄电池(胶体或硅能)
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
4.离网逆变器
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5.负载
◆ 直流负载包括:LED灯,风机等;
◆ 交流负载包括:节能灯和交流电机等。
6.并网逆变器
并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪 功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
7.监测仪表
完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。
二、太阳能光伏发电系统实验实训装置的实验项目:
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
三、太阳能光伏发电系统实验实训装置的主要设备清单:序号 名 称 型 号 数量 单位 1 实验台 1 台 2 太阳能电池板 1 块 3 离网逆变电源 1 台 4 同步逆变电源 1 台 5 太阳能控制器 1 只 6 蓄电池 1 组 7 直流负载 1 套 8 交流负载 1 套 9 人造光源 1 套 10 稳压电源 1 台
相关产品推荐:
ZLNE-Y01型风光电互补发电综合实训系统
ZLNE-Y02型太阳自动跟踪系统实验实训装置
ZLNE-Y03型风光互补发电实训系统
ZLNE-Y04型分布式光伏实训系统
ZLNE-Y05型风光互补发电实训平台
ZLNE-Y09型太阳能光伏发电综合实训系统
ZLNE-Y11型燃料电池发电教学实训系统
ZLNE-Y12型500W风光互补并网发电系统教学实训台
ZLNE-Y13型太阳能电源技术及其应用装置
ZLNE-Y14型太阳能光伏发电实验实训装置
ZLNE-Y15型光伏发电系统集成演示板
ZLNE-Y16型太阳能光伏并网发电教学实训台

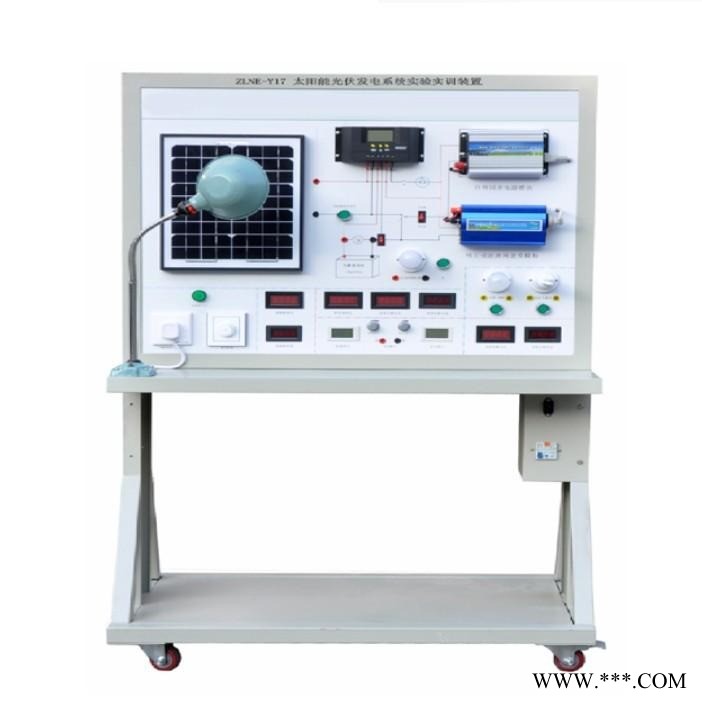

ZLNE-Y17型太阳能光伏发电系统实验实训装置
