品牌 : | GNHG箱变 | 型号 : | GHJZ-007 |
加工定制 : | 是 | 额定电流 : | 1000A |
产品认证 : | ISO9001-2000 | 产地 : | 乐清 |
一、预制舱的制作工艺要求及特点:
舱体一般不设窗户,采用风机及空调实现通风。应设置空调、电暖器、风机等采暖通风设施,空调,主控室及值班室宜设置窗户便于采光通风。
舱体屋面,可采用空调排水管方式;舱地面妨陶瓷活动底板,活动底板的钢支架固定于舱底。活动底板宜为200~250mm,有优点与电缆敷设与检修。
预制舱仓里面须:设置完好的妨护、火灾报警和监控措施,同时应设置配电盒、开关面板、插座等。
预制舱优点:
目前,全预制舱装配式变电站改变了变电站传统的电气系统布局、土建设计和施工模式,通过工厂生产预制、现场安装两大阶段来建设变电站。其标准化设计、模块化组合、工业化生产、集约化施工,使变电站建设含量高、环境污染少、具体化建设的道路。预制舱式变电站是我国电力设施发展的长处,金属焊接结构(集装箱预制舱箱变)的预制舱体成了电力发展的重要组成部分。

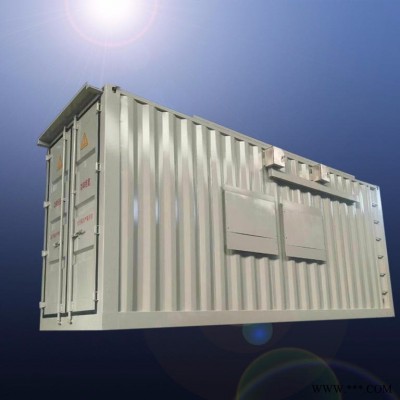

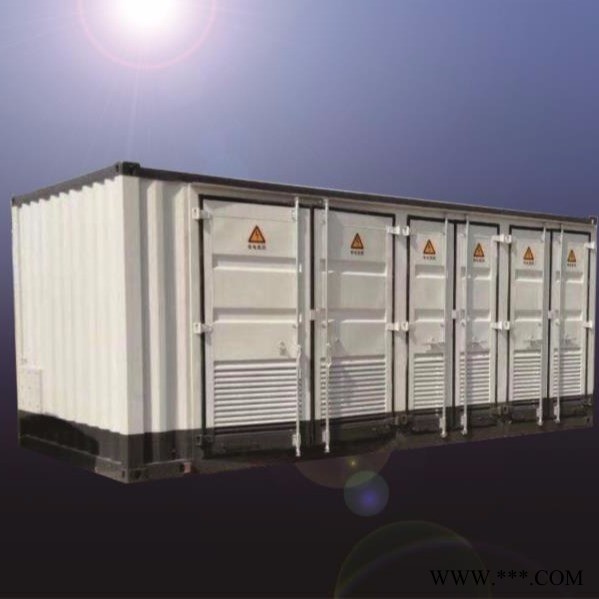

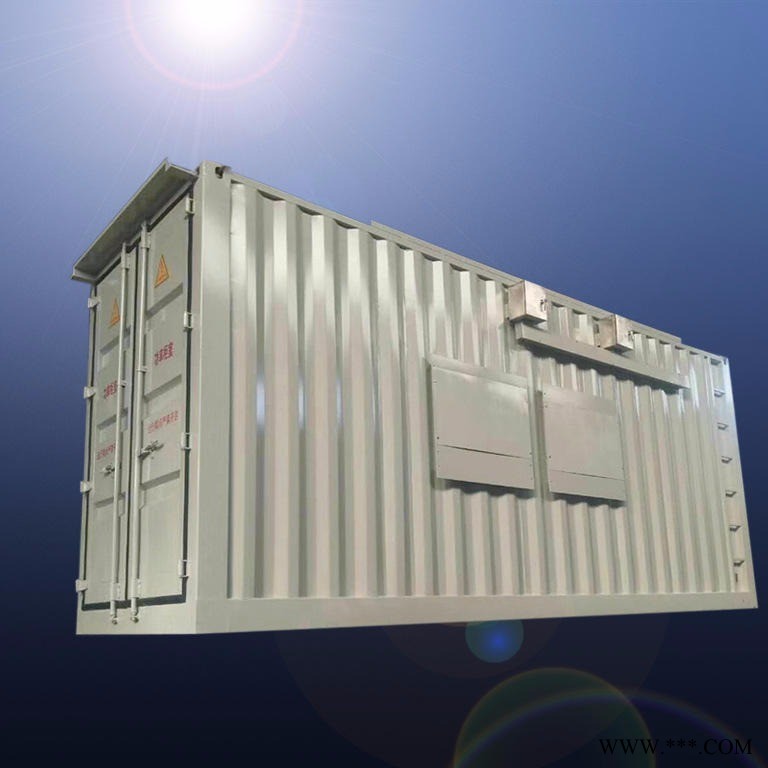

二、35kV集装箱式变电站是一种便于流动运输及固定安装的新型箱式变电站,包括主变压器箱和高压开关柜箱,在主变压器箱内装有主变压器、高压开关和电容器,在箱体的正面和两侧面设有门、底面设有相应的进线孔和出线孔,在高压开关柜箱内安放有控保装置、远动装置、直流电源、不间断电源和高压开关柜,在箱体的正面和两侧面设有门、底面设有相应的进线孔和出线孔。该产品箱内实现无油化及“四遥”功能,达到真正无人值守的条件,较其它箱式变电站更具有坚固耐用、防腐期长、冬暖夏凉的特点,可使箱式变在较恶劣的环境下正常运行;若变电站增容或增加出线时,再上一个开关箱即可实现,同时也可与一期箱体连接成为一体。开关箱内具有自动调温、自动通风装置,有较好的防风雨、防尘污功能,特别适用于环境条件较恶劣的地区。
产品特点:
1.户外设计、使用寿命长。
2.紧凑设计、实用效率高。
3.各隔室间隔板及进出线封套防止灰尘和湿气进入各室。
4.门、顶盖及侧板具有隔热层、具有隔热作用。
5.组装式结构、可以很方便的更换各个体单元。
6.各元器件拆卸、安装方便。
7.可有效防止凝露。
8.外壳采用可回收材料、符合环保要求。
9.多用途设计、与环境协调。
KYN10-35型高压开关参数:
额定电压:35kV
高电压:40.5kV
真空断路器额定电流:1250、1600
额定开断电流:25kA 4s热稳定电流:25kA
额定动稳定电流:63kA 35KV负荷开关NALF36/630A参数 a
.额定电压:36kV
冲击电压水平:170kV
工频耐压:70kV d.
额定电流:630A
.开断电感电流:5A
开断电容电流:7A
.重量:58kg
.额定负荷开断电流: 30次 630A 20次 400A 200次 25A
产品使用环境:
海拔高度:≤1000米;
环境温度: 高温度+40℃, 低温度-25℃;
湿度:日相对湿度平均值不超过95%,月相对湿度平均值不超过90%;
风速:户外风压不超过700Pa(34m/s);
防震:水平加速度不大于3m/s2.水平加速度1.5 m/s2;
安装地点倾斜度:不大于3度;
安装环境:空气不受腐蚀性、可燃性气体等明显污染;安装地点无剧烈震动;
注:超过上述条件规定时,可与本公司协商决定。
