河北德润厚天仪器制造有限公司一直致力于环保监测设备研发制造，公司研发团队负责人曾多次深入农村生活污水处理站实地考察，结合现场实际情况，经过大量实验及实地测试，开发出农村生活污水在线监测系统。
图1
图2
系统组成
农村生活污水在线监测系统由：水质分析单元、水样采集单元、数据采集/传输单元、视频监控单元(选配)以及中心平台(选配)组成。
水质分析单元：负责生活污水站处理后的水质监测，具有实时出数、无二次试剂污染等诸多优点;
水样采集单元：负责在监测数据超过设定值时，留取超标的水样，锁定证据等;
数据采集/传输单元：负责采集水质分析单元的分析数据，上传至中心平台或客户指定的PC机上;
视频监控单元：负责实时反馈生活污水处理站现场的实际情况，便于管理;
中心平台：将监测数据以及现场视频进行集中展示，管理者可以清晰地看到各个生活污水处理站的监测数据及视频。

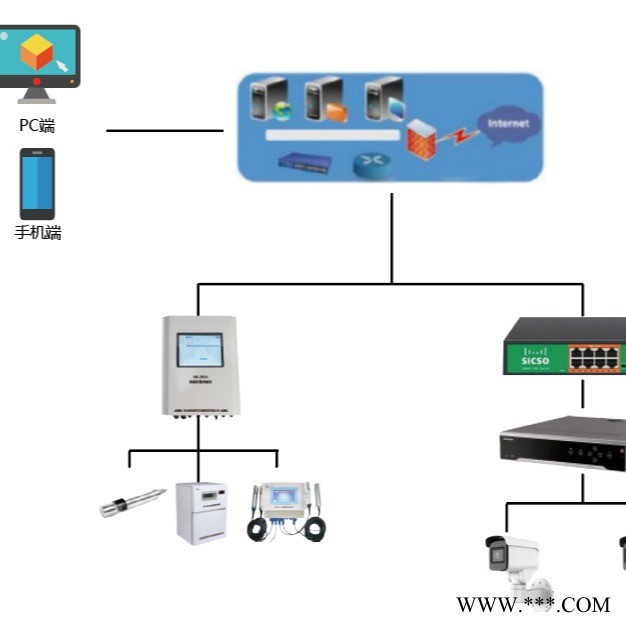

系统拓扑图
系统优势
资金投入少：农村生活污水一般需要监测的污染因子有：COD、氨氮、pH、总磷、BOD等。以监测COD因子的投入举例(见下表)。
维护工作量小：2019年12月生态环境部发布的《水污染源在线监测系统(CODcr、NH3-N等)运行技术规范》HJ 355-2019中要求“每7天对水污染源在线监测系统至少进行1次现场维护”，维护包含更换试剂、校准设备，收集废液等。
德润厚天开发的农村生活污水监测系统中水质分析监测设备平均维护周期为3个月，维护内容不涉及更换试剂，收集废液等。
占地面积小：2019年12月生态环境部发布的《水污染源在线监测系统(CODcr、NH3-N等)安装技术规范》HJ 353-2019中要求：放置CODcr等在线分析仪的站房面积不小于15㎡。
德润厚天开发的农村污水监测系统现场端 占地面积约为2㎡，大大节省了空间，特别适合农村污水处理站的安装。
数据分析准确：系统中的水质分析单元，采用的分析方法与传统的化学试剂的分析模式，在监测数据的准确上有较好的一致性。
建设意义
实时监测水质：系统建设完成之后，可以实时监测农村生活污水处理站处理后的水质情况，实现生活污水处理站真正的建设目的。
降低人员成本：系统包含了远程数据监测平台，监管人员足不出户就能获取生活污水处理站运行状况、污水处理效果，从一定程度上缓解人员压力，降低人员成本。
水质分析单元
单元组成：多波长水质检测器、氨氮传感器、pH传感器、电导率传感器、溶解氧传感器、浊度传感器以及现场数据显示表头。
技术参数：多波长水质检测器具有分析速度快，不消耗试剂，无二次污染，安装方便，投资少等优点;具有连续测量和单次测量的双测量模式;具备超标报警，自动校准等功能。
水样采集单元
单元组成：DR-803M水质自动采样器、采样管路、采样泵。
DR-803M水质自动采样器
该水质自动采样器采用嵌入式控制技术，是一款功能完备的智能型采样器。可实现定时留样、时间等比留样、同步留样、外控留样、超标留样、立即留样功能。该水质自动采样器具有密码保护、断电保护等保护功能和体积小巧、自动冷藏、安装方便等特点，是农村生活污水处理站的重要组成部分。
采样瓶 | 规格：500ml×（6瓶、8瓶或12瓶），玻璃或聚乙烯（可同时使用） |
采样量误差 | ±7% |
等比例采样量误差 | ±8% |
控温精度 | ±2℃ |
采样垂直高度 | ≥8米 |
水平采样距离 | ≥80米 |
外形尺寸 | 400mm×400mm×600mm（长×宽×高） |
数据采集/传输单元
单元组成：DR-295A数据采集传输仪、数据流量卡(移动、联通、电信)或有线网络。
DR-295A数据采集传输仪
视频监控单元
单元组成：现场端由2台摄像机、1台硬盘录像机、1台网络交换机组成。
摄像机
400 万像素;
支持 H.265/H.264/MJPEG 视频压缩标准;
接口协议 onVIF(PROFILE S,PROFILE G),ISAPI,SDK;
支持移动侦测、遮挡报警、IP地址冲突、非法登录、存储器满;
支持越界侦测、区域入侵侦测;
联动方式：抓图、报警输出、录像等。
硬盘录像机
视频输入：8 路;
视频输出：2 路 HDMI，2 路 VGA;
报警输出：4 路;
报警输入：16 路;
接口：1 个标准的 RS-485 接口，1 个 RS-232 接口，2 个 USB2.0，1 个 USB3.0;
防护等级：IP40。
网络交换机
POE 供电;
6KV 防雷;
传输距离≤250 米;
存储温度-40℃~85℃;
支持协议 IEEE 802.3af、IEEE 802.3at。
中心平台
系统中心平台将数据及视频进行集中展示，管理员可以清晰、直观地看到各个监测点位的数据及视频。
历史数据查询：软件支持管理人员可实时查询各参数的历史数据;
故障查询功能，管理人员可以查看历史的掉电记录以及报警记录;
历史曲线，软件支持查看测量参数的历史曲线图;
数据报表：根据用户参数设置可生成不同类型的数据报表，并可导出至本地(EXCEL格式)做进一步数据处理;
历史记录：平台软件可分时段查看所有测量参数的历史数据信息与数据曲线分析信息，并可以Excel文件或pdf文件格式导出;
站点添加与删除：通过平台软件可以添加或删除站点信息;
动态账户管理：可通过登录管理员账户增加或删除用户、修改用户使用权限、修改登录人员密码等;
平台软件分3级权限管理(1级只能查看数据和报警信息;2级可以增加或删除站点，配置参数;3级为管理员，具备1、2级所有功能并且可以进行程序升级等后台管理操作)。
主要功能展示
农村污水监测中心概况图1
农村污水监测中心概况图2
