大连生物质裂解装备原理构造：
（1）干燥层
热解炉上层为干燥层，垃圾由进料器进入炉内，由密封进料器。垃圾首先在干燥层由炉膛壁面辐射，高温热解气化烟气对流以及热解气化层导热三方作用下干燥，其中的水分挥发。该层温度为200-300℃。
（2）干馏层
干燥后的垃圾逐渐降至热解段，在控制的缺氧条件下有机物发生热解，生成可燃气体和灰渣。在热分解段和气化燃烧段分解成一氧化碳、气态烃类等混合物进入混合烟气中。热解气化后的残留物（液态焦油、较纯的碳素及垃圾本身含有的无机灰土和惰性物质) 进入燃烧层充分燃烧。燃烧层沿高度方向可分为氧化区和还原区。
（3）还原层
还原区内CO2和H2O被炽热的C还原，产生CO、H2等可燃气体，进入混合烟气中。
（4）氧化层
氧化区内发生碳、焦油和氧气发生剧烈的氧化反应，燃烧温度可达到850～1000℃，燃烧产生的热量用来提供还原区、热解气化层和干燥层所需的热量。
氧化层产生的残渣经过燃尽层继续燃烧*后,经排渣装置进入料斗。通过排渣检测传感器定期外排。
大连生物质裂解根据反应温度和加热速度的不同，生物质热解工艺可分为慢速、常规、快速或闪速集中。慢速裂解工艺具有几千年的历史，是一种以以生成木炭为目的的炭化过程，低温和长期的慢速裂解可以得到30%的焦炭产量;低于600℃的中等温度及中等反应速率(0.1~1℃/s)的常规热裂解可制成相同比例的气体、掩体和固体产品;快速热裂解大致在10~200℃/s的升温速率，小于5s的气体停留时间;闪速热裂解相比于快速热裂解的反应条件更为严格，气体停留时间通常小于1s，升温速率要求大于103℃/s，并以102~103℃/s的冷却速率对产物进行快速冷却。

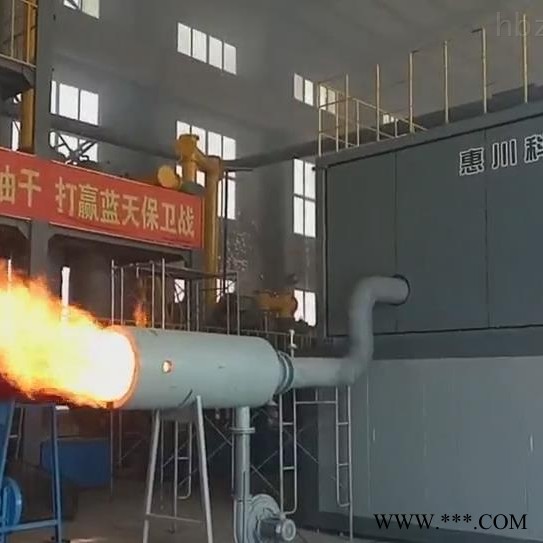

如图所示：
如图所示：
