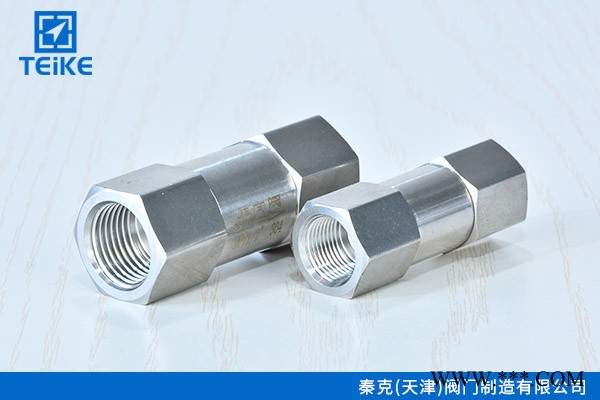

泰克阀门(图)-高压不锈钢单向阀-不锈钢单向阀

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

单向阀结构怎样，是怎样工作的？

单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。所示是一种管式普通单向阀的结构。压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，高压不锈钢单向阀，使阀口关闭，油液无法通过。所示是单向阀的职能符号图。

单向阀分为板式管式两大类。按结构形式又可分为球阀式和锥阀式两种。

二、单向阀的常见故障原理

(一) 严重内泄漏

当阀芯严重磨损、不同心或有污物卡阻时，都会造成阀内泄漏。

(二)不起单向阀作用

所谓不起单向阀作用是指，反向油液也能通过单向阀。

（三）外泄漏

①管式单向阀的螺纹连接处，因螺纹配合不好或螺纹接头未拧紧;

②板式阀的外泄漏主要发生在安装面及螺纹堵头处。

液压止回阀除了当压力超过设定的弹簧开启压力时，允许油液自由通过外，还可以利用控制油把在出口侧紧闭的阀芯打开，使油液能逆向流动。可作小型充液阀使用。

液压止回阀加工精良，保压性能，不锈钢单向阀，广泛应用于立式注塑机、压力机等机器。

备注:

1、CP为标准型，气体不锈钢单向阀，CPD为先导型（常用型）。

2、控油方式只有一种，为外控（外部引导）；泄油方式有2种，分别是内泄（内部泄油）和外泄（外部泄油）。

3、反向流动时，液控单向阀的出口P1直接接回油箱时，热水不锈钢单向阀，请选用“内泄型”；当液控单向阀的出口P1有背压时，必须使用'外泄型'

4、外泄型和内泄型是可以相互转化的（外泄带堵头，内泄无堵头）：

a、外泄变内泄:将外控口那边的端盖打开，将作用杆拿出来，把里面的堵头拿掉，再将作用杆装回，端盖盖上即可。

b、内泄变外泄：将堵头重新装上去即可（外泄型油路板上必须有对应的外泄口）。
