单向阀的分类与结构特点
根据内部结构的不同,单向阀可分为针形阀和球形阀两种。针形单向阀主要是由尼龙阀针、阀座、限位环及外壳组成。单向阀表面标有制冷剂正向流动的方向,使用时应竖直安装。当制冷剂正向流动时,尼龙阀针受制冷剂本身流动压力的作用,被打开推至限位环,西青不锈钢单向阀,单向阀接通。当制冷剂反向流动时,304不锈钢单向阀,尼龙阀针受单向阀两端压力差的作用,被紧紧压在阀座上,单向阀即处于截止状态。
单向阀也称为止回阀(或低压阀),只允许制冷剂向某一方向流动,而不允许回流,即具有单向导通,反向截止的能力。
单向阀的工作原理与结构:
单向阀的主要作用是防止旋转式压缩机在停机时,内部大量的高温高压蒸汽倒流向蒸发器,使蒸发器升温,从而导致制冷效率降低,即用来控制在冷热不同状况下制冷剂的流向。
液压止逆阀
1、液压止逆阀的结构和工作原理
液压止逆阀是根据需要可以实现油液逆向流动的单向阀。下图为液控单向阀的原理。
与普通单向阀不同,液压止逆阀增加了控制活塞和控制油口。当控制口无压力时,为普通单向阀的功能;当控制口通压力油时,推杆推开单向阀芯,可实现油液倒流。
2、液压止逆阀产品
液压止逆阀原理图及符号。该阀采用了带卸荷阀芯的结构,避免了控制压力过高。液压止逆阀增加了外泄油口,避免了压力油对控制压力的影响。两个液控单向阀可组成双液控单向阀,又叫液压锁。液压锁在机械设备中用于需要锁紧的机构。
使用液压止回阀应注意什么?
单向止回阀使用维修应注意以下事项:
1)正常工作时,单向阀的工作压力要低于单向阀的额定工作压力;通过单向阀的流量要在其通径允许的额定流量范围之内,并且应不产生较大的压力损失。
2)单向止回阀的开启压力有多种,应根据系统功能要求选择适用的开启压力,应尽量低,以减小压力损失;而作背压功能的单向阀,其开启压力较高,通常由背压值确定。
故应避免将单向阀直接安装于液压泵的出口,尤其是液压泵为高压叶片泵、高压柱塞泵以及螺杆泵时,应尽量避免。如迫不得已,单向阀必须直接安装于液压泵出口时,应采取必要措施,不锈钢单向阀图片,防止液压泵产生吸空故障。
3)单向阀闭锁状态下泄漏量是非常小的甚至于为零。但是经过一段时期的使用,因阀座和阀芯的磨损就会引起泄漏。而且有时泄漏量非常大,会导致单向阀的失效。故磨损后应注意研磨修复。

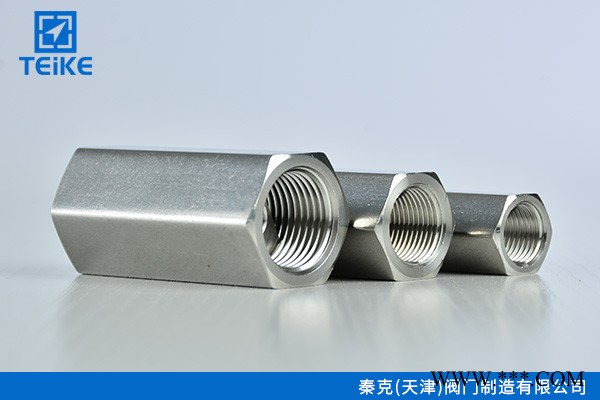

泰克阀门(图)-不锈钢单向阀图片-西青不锈钢单向阀由泰克(天津)阀门制造有限公司提供。“一体式软管接头,过渡接头,液压管总成”选择泰克(天津)阀门制造有限公司,公司位于:天津市西青区中北镇大稍直口村南紫阳道14号-4号,多年来,泰克阀门坚持为客户提供好的服务,联系人:李经理。欢迎广大新老客户来电,来函,亲临指导,洽谈业务。泰克阀门期待成为您的长期合作伙伴!同时本公司还是从事天津单向阀,天津液压单向阀,天津高压单向阀的厂家,欢迎来电咨询。
