J744X-10液动角式快开排泥阀



一、J744X液动角式快开排泥阀概述

JM744X液压、气动JM644X膜片式快开排泥阀采用双腔隔膜传动机构替代活塞式结构，无运动磨损，寿命长。膜片内部采用折迭形复合材料，大大提高了膜片的伸长率，延长了膜片的使用寿命，在阀门启闭过程中，不容易被拉断，而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通或向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外，用以排除池底的泥沙污物。

二、J744X液动角式快开排泥阀工作原理及性能:

本系列产品均由液压缸和角式截止阀两大部分组成，液压缸为动带动阀板升降，使阀体通道开或闭以达到流体通断。　液压缸活塞密封件L型皮碗，其密封性能好，。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在5秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无渗漏，以便维修更换，如配以电磁换向阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4－12台一排安装，同时起动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源

三、J744X液动角式快开排泥阀主要零件材质如下：

零件名称

材质

阀体

铸铁、铸钢、不锈钢

阀盖

铸铁、铸钢、不锈钢

阀辫

碳钢、不锈钢+腈橡胶

阀杆

铬不锈钢

膜片

晴橡胶

四、J744X液动角式快开排泥阀技术参数：

液压缸工作介质：清水、气、油。

液压缸工作压力0.15-0.3、　0.3－1.0MPa

介质温度：常温

阀体公称压力：　1.0MPa

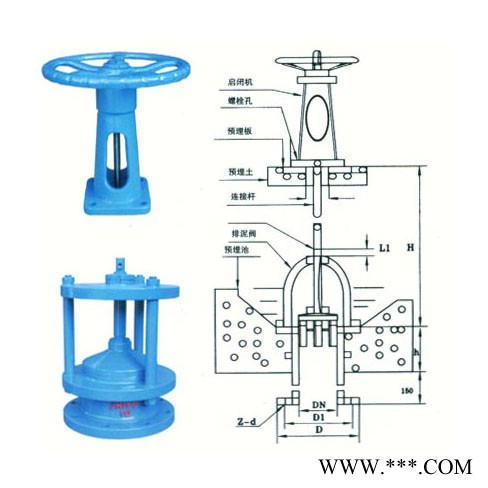

五、J744X液动角式快开排泥阀主要外形尺寸

公称通径DN50-800

本文来源于大才阀门

气动排泥阀气动阀门的原理介绍



由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

(一)基于单片机开发的智能显示仪控制

智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，液动角式排泥阀的安装方法，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。

1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。

2、数字电路部分主要包括：单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。

3、显示部分主要包括：单片机、4位LED显示、3只状态指示灯(自动、正转、反转)、3只按键(MODE/SET键、上键、下键)。

本文来源于大才阀门

为什么使用排泥阀电磁阀

角式隔膜式排泥阀是一种角型隔膜式截止类阀门.通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物.

阀门有很多种类，球阀、闸阀、对夹蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀、液压蝶阀等等，如果需要高度自动化的话，建议选用气动、电动或液压蝶阀就可以。

排泥阀安装在自来水公司或其它各类水池旁、水池中，以便随时排除池内泥沙。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，本产品由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

   工作原理及性能:该阀由阀体、液压缸、活塞、阀杆、阀瓣组成， 液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关，该阀密封性能好、开关灵活、检修方便、使用寿命长等特点，寿命可达五年以上。

电动阀：用电机带动阀芯

电磁阀：用电磁线圈带动导向阀杆

电动阀：电动阀一般是管径大，应用于流体的流通、截止、流量、压力等控制，进行流通、截止控制的叫电动开关阀(有的只能开或关，有的可以在中间停如只能有个大概的调节，如25%、50%、75%、)，进行流量、压力控制的叫电动调

节阀电磁阀：应用于液压、气压控制上，控制油缸、气缸的状态，是用在油路、气路中的控制元件。其作用就像电气中的接触器一样。

这两者的作用、用途完全不一样.扭距有大小区别 电动阀大

调节形式上 电动阀可以粗略控制开度实现原理就是在电机转动过程中停止电磁阀只能控制全开全关.

电磁阀一般是220V的 仪表供电 供电即控制



本文来源于大才阀门
