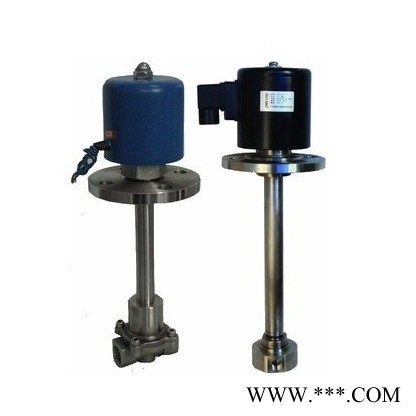

大同超低温电磁阀厂商来电咨询

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

重庆DF水用电磁阀

本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

DF水用电磁阀

一、DF电磁阀简介：

    进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义： 举例说明“FCD-270B”其中

〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；

〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；

〈3〉 “D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等，目前市场上出水口较多的也就是4个出水口了，也即 FC4或FP4）；

〈4〉 “270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、 90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引 出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；

〈5〉“B”是生产工厂自己内部的编号。

二、DF电磁阀主要技术参数：

〈1〉额定电压：根据要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。） 〈2〉动作压力范围：0.02~1.0Mpa（根据需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）

〈3〉工作电压范围：额定电压的±15%

〈4〉绝缘等级：E

〈5〉流量范围：根据需要而定（一般为0.35~35L/min）

〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常

〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏

〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，

〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿

〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K

〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常

〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁

〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m， 于声功率级50dB

〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求

〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求

〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ

重庆SLP先导膜片式电磁阀

先导式电磁阀，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，超低温电磁阀厂商，先导孔关闭，主阀芯向下移动，主阀口关闭；电磁阀上腔压力升高，流体压力向主阀芯加压，密封更好。

重庆SLP先导膜片式电磁阀特性：

1.先导膜片式结构，低功能。

2.保护型膜片结构设计，寿命延长两倍。

3.配管方式可以任意角度安装，为增强寿命把水平管接线圈朝上。

4.线圈防护等级IP65。

重庆SLP先导膜片式电磁阀适用介质：

适用介质：液体、水、热水、气体、油等。
