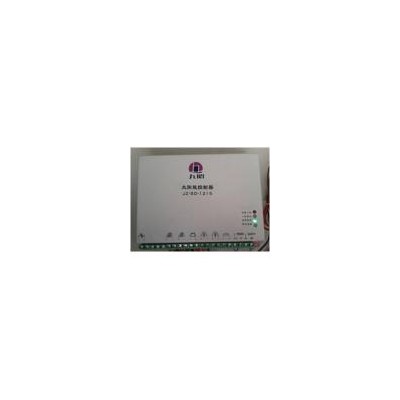

太阳能控制器是基于工业级微处理器和高性能电源管理芯片并行设计的产品,控制太阳能电池对蓄电池进行安全高效的充电。
配合太阳能供电系统管理软件能远程实时对前端的太阳能充放电控制器、太阳能电池组件和蓄电池参数进行状态监控、参数配置、故障检测/报警/统计等,保障系统的高可用性。
本产品具备可靠的控制和电源变换性能,特别适合于太阳能供电系统和太阳能监控系统;可广泛应用于道路、景观、小区的照明灯,摄像机,气象监测仪等多种设备,及通讯基站、船舶等领域;高效节能、安全可靠,充分利用绿色清洁能源,实现零耗电、零排放、零污染。
主要功能及特点1. 高效电源管理控制芯片结合工业级微处理器采用***大功率跟踪点(MPPT)技术控制蓄电池的充放电,充电效率在92%以上;
2. 具备通讯端口可通过RS485或无线模块组成设备监控网络;
3. 通过面板LCD或者远程监控管理软件实时显示充电控制器的工作状态;如太阳能电池板的输入电压、输入电流、蓄电池电压、充电电流、负载电流;
4. 通过面板设置按键可根据实际外围设备配置控制器的各项工作参数,使系统管理更合理。
5. 通过远程监控管理软件可单独对前端负载供电优先级进行管理,可随时配置负载电源接通和断开;
6. 充放电采用智能模糊控制,并对蓄电池充电电压进行温度补偿;
7. 蓄电池均衡充电模式;
8. 具有防反充电、过充、过放和过压保护、短路保护、充电接反保护;
9. 两路独立负载供电输出,并能通过监控管理软件独立控制。
技术参数型号 | JZ-SD-1215 | JZ-SD-1230 | JZ-SD-2430 | |
系统额定电压 | 12V | 12V | 24V | |
直流负载功率 | 150W | 200W | 300W | |
***大电流 | 15A | 30A | 30A | |
直充电压 | 13.50~14.99V 可设定 | 28~30V 可设定 | ||
浮充电压 | 13.00~14.50V 可设定 | 27 ~28V 可设定 | ||
负载过流 | 1~10A±1%可设定 | 1~15A±1%可设定 | 1~15A±1% 可设定 | |
过放电压 | 10.50~11.50V 可设定 | 21~23V 可设定 | ||
过放全恢复 | 12.50~13.50V 可设定 | 25~27V 可设定 | ||
电压降落 | 太阳能电池组件与蓄电池之间≤0.5V | |||
蓄电池与负载之间≤0.2V | ||||
温度补偿 | -3~7mV/℃ | |||
通讯接口 | RS485或无线模块 | |||
显示方式 | 指示灯显示 | LED屏显示 | ||
本地数据存储 | 内置RAM存储 | SD卡 | ||
环境温度 | -40℃~+65℃ | |||
使用海拔 | ≤4000m (2000m以上需要降低功率使用) | |||
环境湿度 | 0~85%,不结露 |
